Стрела <тип H18> — HITACHI ZX330

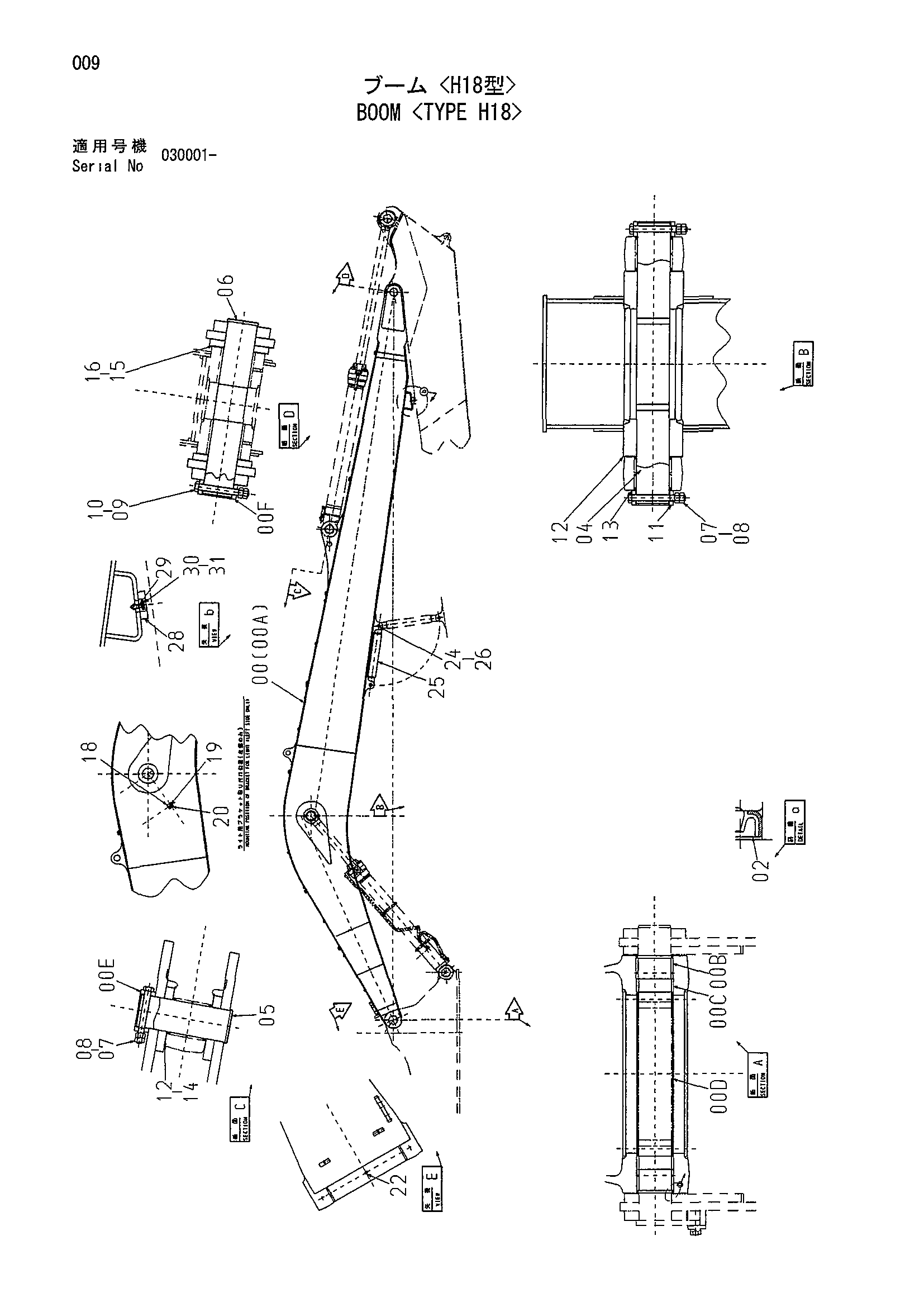

Заводская схема «Стрела <тип H18>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040076 | Стрела в сборе | 1 |
| 00A | 5007598 | Стрела | 1 |
| 00B | 4381854 | Втулка | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4382145 | Проставка | 1 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3079491 | Палец | 1 |
| 05 | 3079492 | Палец | 1 |
| 06 | 3091573 | Палец | 1 |
| 07 | 4435584 | Стопорный палец | 3 |
| 08 | J950020 | Гайка | 6 |
| 09 | 4435127 | Стопорный палец | 1 |
| 10 | J950020 | Гайка | 2 |
| 11 | 4205110 | Ограничитель | 2 |
| 12 | 4387440 | Упорная пластина(1.0) | 4 |
| 13 | 4387444 | Упорная пластина(1.0) | 2 |
| 14 | 4387443 | Упорная пластина(2.0) | 1 |
| 15 | 4388919 | Упорная пластина(1.0) | 2 |
| 16 | 4388920 | Упорная пластина(2.0) | 1 |
| 18 | 4224631 | Кронштейн | 1 |
| 19 | J901425 | Болт | 1 |
| 20 | A590914 | Пружинная шайба | 1 |
| 22 | 94-2023 | Пробка | 1 |
| 24 | 4287251 | Палец | 2 |
| 25 | 9738224 | Стойка | 1 |
| 26 | A766063 | Шплинт | 2 |
| 28 | 4381730 | Резиновая прокладка | 1 |
| 29 | 4381729 | Проставка | 3 |
| 30 | J901040 | Болт | 3 |
| 31 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
