Нижняя защита (4.5mm)<350, MTH>[EU3, EU4] — HITACHI ZX330
Заводская схема «Нижняя защита (4.5mm)<350, MTH>[EU3, EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

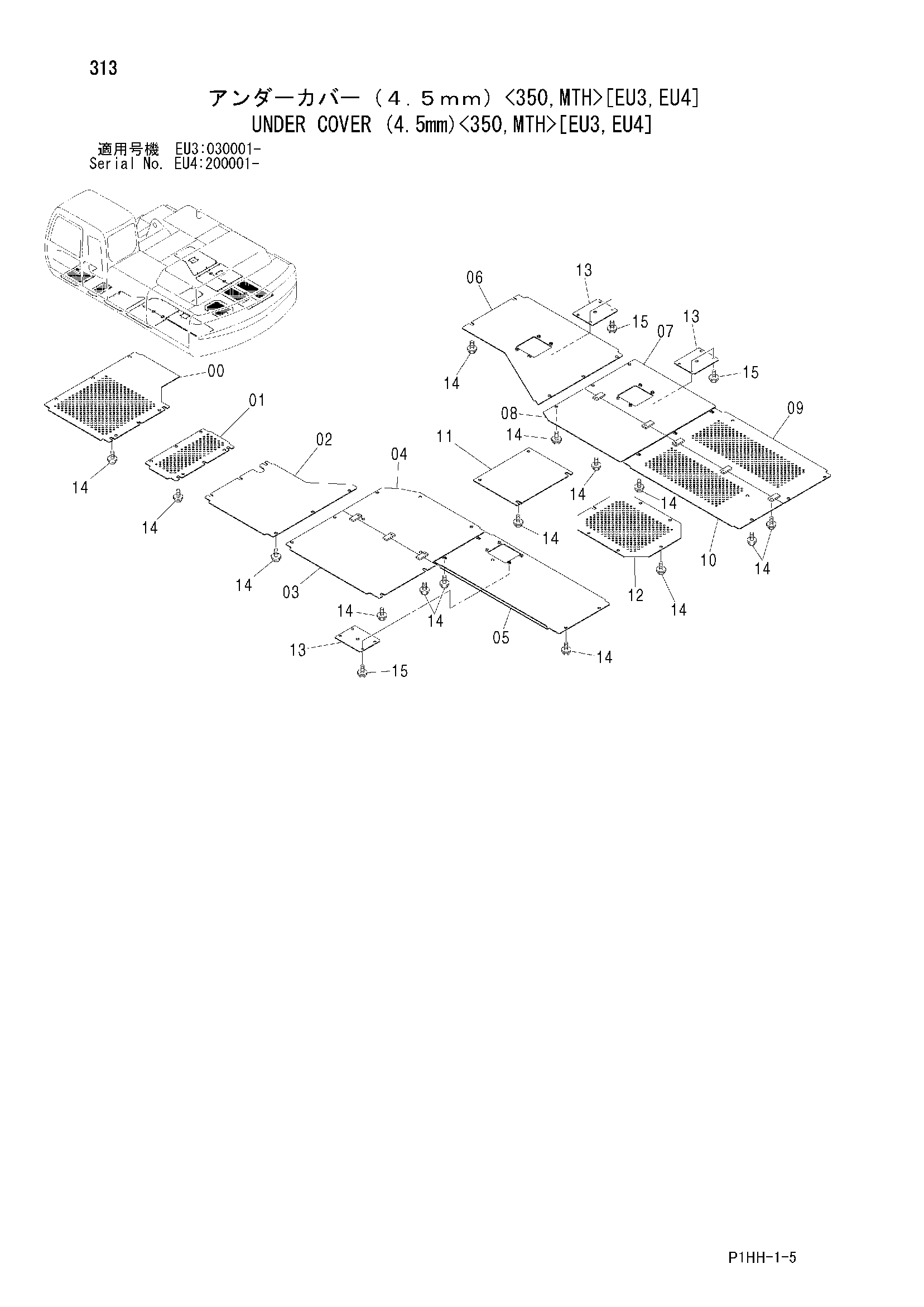

![Схема Нижняя защита (4.5mm)<350, MTH>[EU3, EU4] HITACHI ZX330](/catalog-drawings/8f/8fe4e2d1-3027-41b2-8fb3-916a8667603d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093815 | Крышка | 1 |
| 01 | 8093816 | Крышка | 1 |
| 02 | 8093817 | Крышка | 1 |
| 03 | 8084278 | Крышка | 1 |
| 04 | 8093818 | Крышка | 1 |
| 05 | 8084280 | Крышка | 1 |
| 06 | 8084281 | Крышка | 1 |
| 07 | 8084282 | Крышка | 1 |
| 08 | 8084283 | Крышка | 1 |
| 09 | 8084284 | Крышка | 1 |
| 10 | 8084285 | Крышка | 1 |
| 11 | 8084286 | Крышка | 1 |
| 12 | 8084294 | Крышка | 1 |
| 13 | 4346575 | Крышка | 3 |
| 14 | J281035 | Болт с шайбой | 59 |
| 14A | J901035 | Болт | 1 |
| 14B | 4486055 | Плоская шайба | 1 |
| 15 | J271025 | Болт с шайбой | 12 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
