Пилотные гидролинии (гидромолот, гидроножницы) — HITACHI ZX330

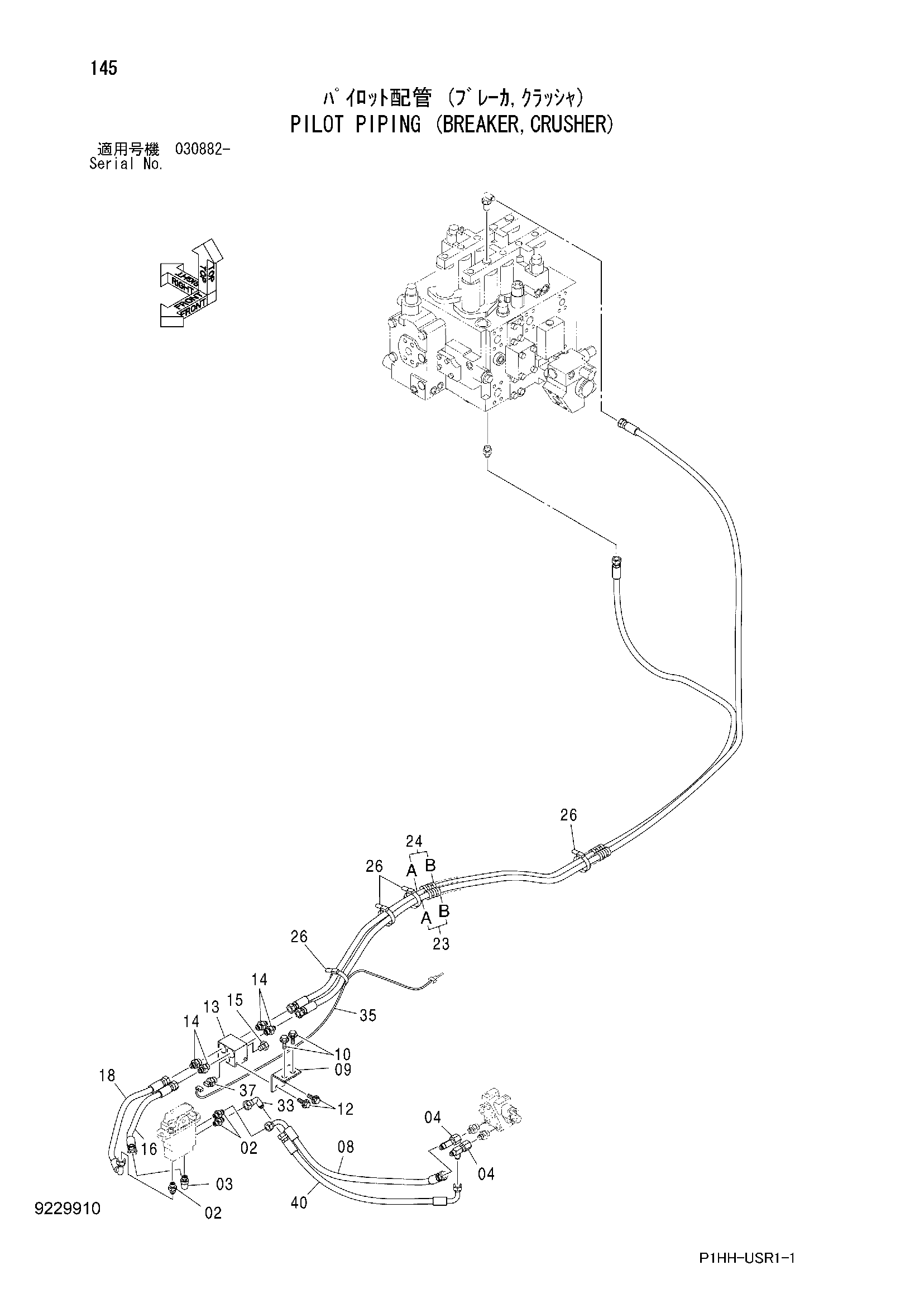

Заводская схема «Пилотные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4463953 | Шланг | 1 |
| 09 | 9746294 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4330230 | Челночный клапан | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4463973 | Шланг | 1 |
| 18 | 4463970 | Шланг | 1 |
| 23 | 9190309 | Шланг в сборе | 1 |
| 23A | 4440236 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 7 |
| 24 | 9192619 | Шланг в сборе | 1 |
| 24A | 4369082 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 6 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 33 | 4239976 | Унион S | 1 |
| 35 | 4452432 | Жгут проводов | 1 |
| 37 | 4436535 | Датчик давления | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4600160 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
