Шланг защита от разрыва клапан трубопроводы (позиционирование)(ISO специальное исполнение.)(2P-BOOM) — HITACHI ZX330

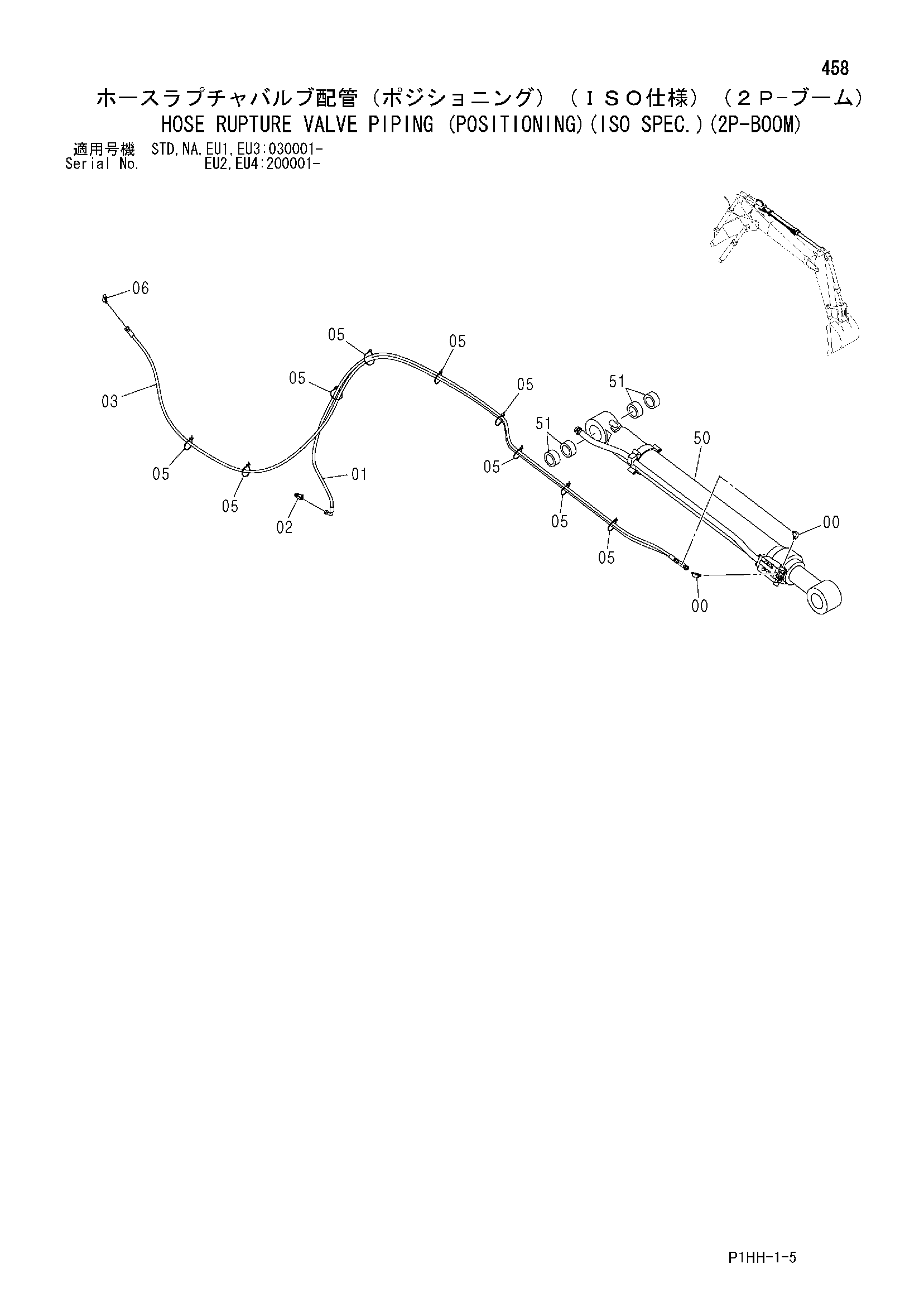

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(ISO специальное исполнение.)(2P-BOOM)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9228558 | Шланг в сборе | 1 |
| 02 | 4208909 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9233856 | Шланг в сборе | 1 |
| 03A | 4600886 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 13 |
| 05 | 4055312 | Ленточный зажим | 9 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4612135 | Гидроцилиндр | 1 |
| 51 | 4381859 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
