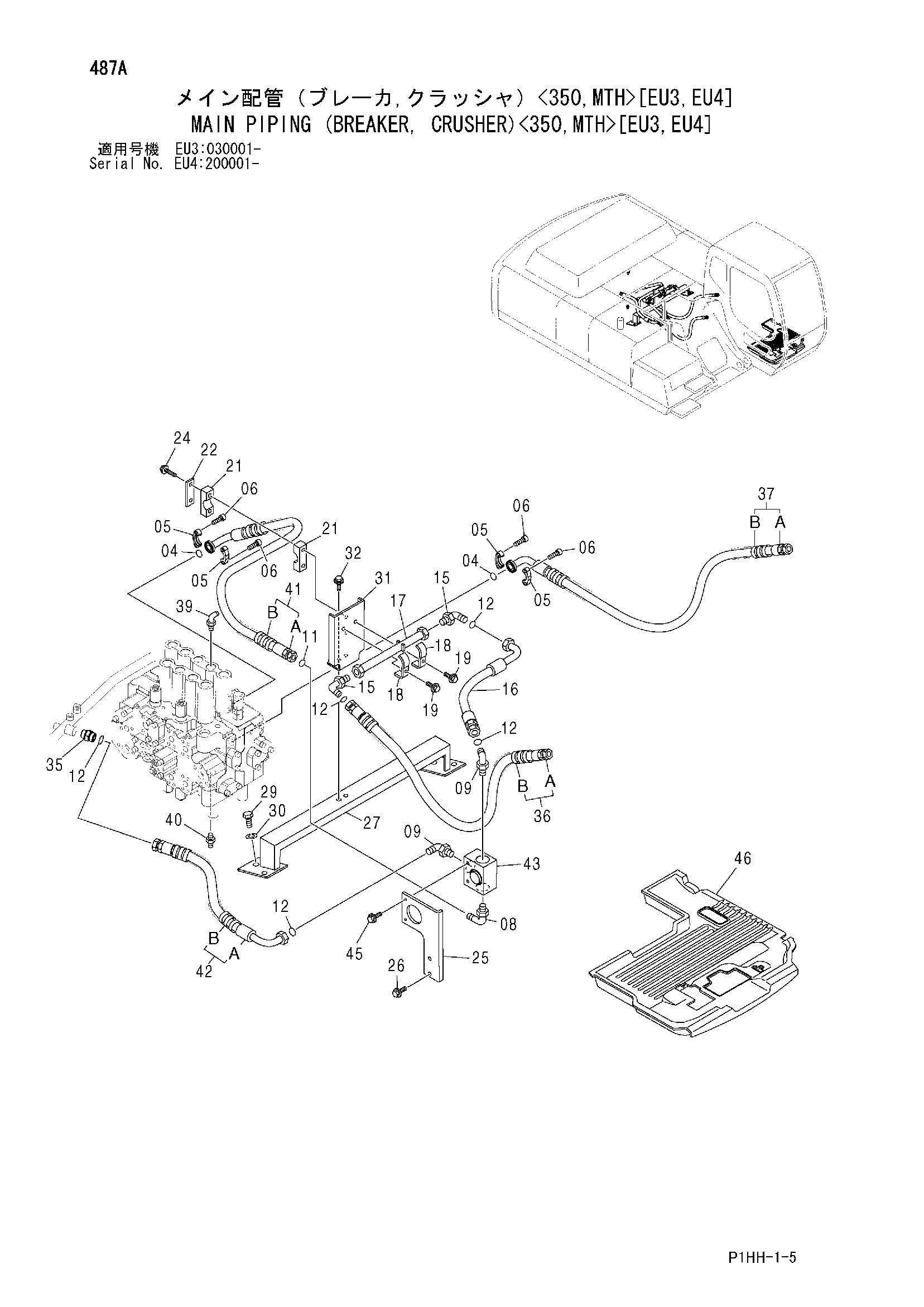

Основные гидролинии (гидромолот, гидроножницы)<350, MTH>[EU3, EU4] — HITACHI ZX330
Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<350, MTH>[EU3, EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот, гидроножницы)<350, MTH>[EU3, EU4] HITACHI ZX330](/catalog-drawings/8a/8a423ed0-d899-486e-bdd0-14b06e63f2ac.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 962453 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | 4417613 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A853300 | Угловой штуцер | 2 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 5 |
| 15 | A853300 | Угловой штуцер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4416383 | Шланг | 1 |
| 17 | 9752301 | Трубка | 1 |
| 18 | 4053698 | Хомут трубки | 2 |
| 19 | J271280 | Болт с шайбой | 2 |
| 19A | J901280 | Болт | 1 |
| 19B | J222012 | Плоская шайба | 1 |
| 21 | 4194953 | Хомут | 2 |
| 22 | 4195494 | Пластина | 1 |
| 24 | J271080 | Болт с шайбой | 2 |
| 24A | J901080 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 25 | 9752361 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 7045527 | Кронштейн | 1 |
| 29 | J901425 | Болт | 4 |
| 30 | A590914 | Пружинная шайба | 4 |
| 31 | 7036210 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Плоская шайба | 1 |
| 35 | A853180 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 9225748 | Шланг в сборе | 1 |
| 36A | 4296702 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 4 |
| 37 | 9236552 | Шланг в сборе | 1 |
| 37A | 4437701 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 4 |
| 39 | 4208913 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4200466 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 9178011 | Шланг в сборе | 1 |
| 41A | 4405689 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 2 |
| 42 | 9225749 | Шланг в сборе | 1 |
| 42A | 4416382 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 2 |
| 43 | 4425555 | Клапан селектор | 1 |
| 45 | J271295 | Болт с шайбой | 2 |
| 45A | J901295 | Болт | 1 |
| 45B | J222012 | Плоская шайба | 1 |
| 46 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
