Трубопроводы системы смазки (стрела) — HITACHI ZX330

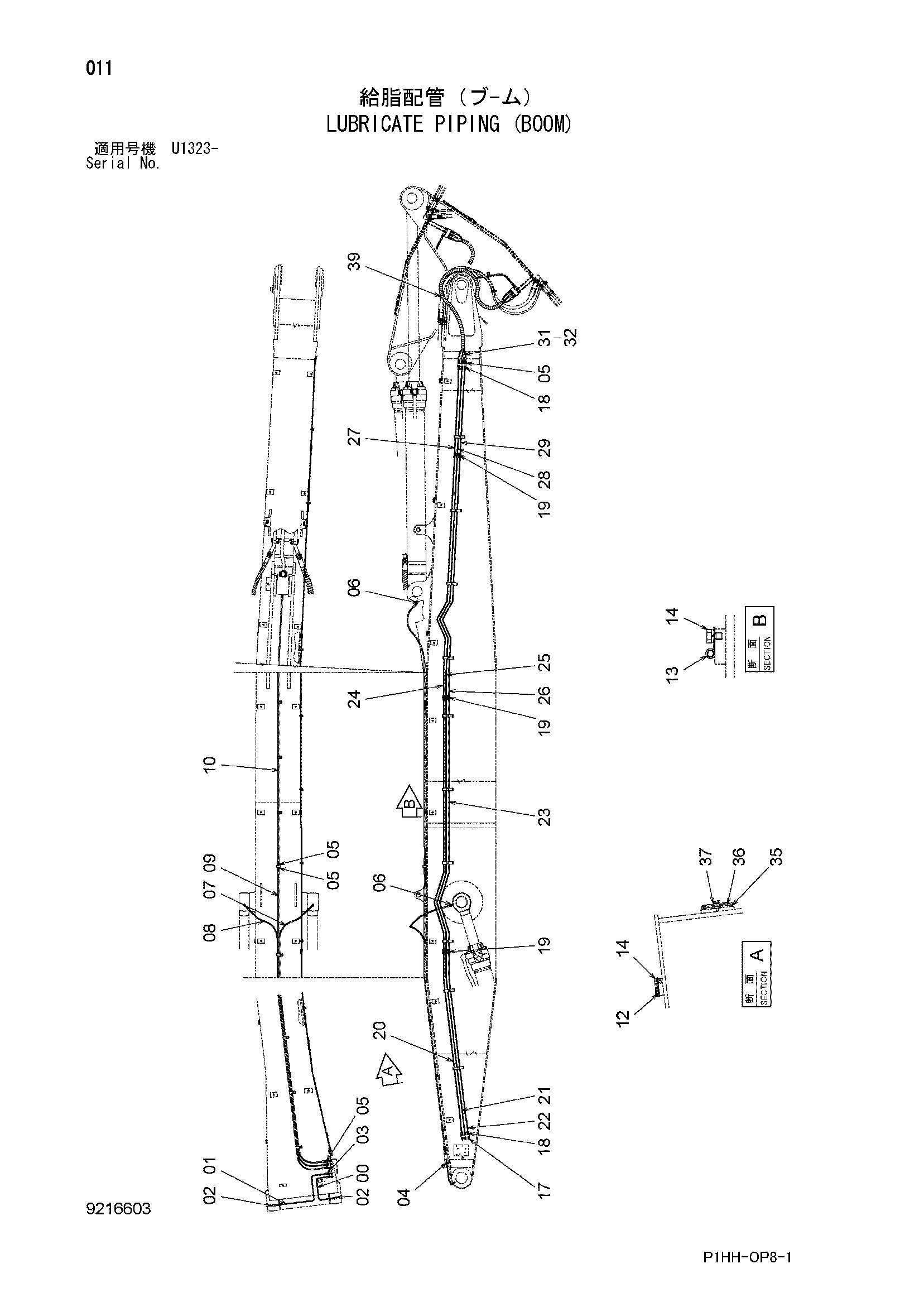

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318473 | Трубка | 1 |
| 01 | 4318474 | Трубка | 1 |
| 02 | 4130174 | Штуцер трубки | 2 |
| 03 | 4130169 | Штуцер трубки | 2 |
| 04 | J75482 | Пресс-маслёнка | 5 |
| 05 | 4154651 | Адаптер | 8 |
| 06 | 4154655 | Угловой штуцер | 3 |
| 07 | 4314982 | Пластиковый шланг | 1 |
| 08 | 4252851 | Пластиковый шланг | 1 |
| 09 | 4450301 | Пластиковый шланг | 1 |
| 10 | 4477558 | Пластиковый шланг | 1 |
| 12 | 4252877 | Зажим | 4 |
| 13 | 4190261 | Зажим | 3 |
| 14 | J271016 | Болт с шайбой | 7 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4066158 | Штуцер | 3 |
| 18 | 4130169 | Штуцер трубки | 6 |
| 19 | 4130192 | Штуцер трубки | 9 |
| 20 | 4479130 | Трубка | 1 |
| 21 | 4479131 | Трубка | 1 |
| 22 | 4479132 | Трубка | 1 |
| 23 | 4477545 | Трубка | 3 |
| 24 | 4477546 | Трубка | 1 |
| 25 | 4477547 | Трубка | 1 |
| 26 | 4477548 | Трубка | 1 |
| 27 | 4477549 | Трубка | 1 |
| 28 | 4477550 | Трубка | 1 |
| 29 | 4477551 | Трубка | 1 |
| 31 | 4344962 | Шланг | 3 |
| 32 | 4477490 | Защитный кожух | 1 |
| 35 | 9736421 | Хомут | 10 |
| 36 | 4273721 | Резиновая прокладка | 10 |
| 37 | J271030 | Болт с шайбой | 10 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
