Механизм натяжения <380> — HITACHI ZX330

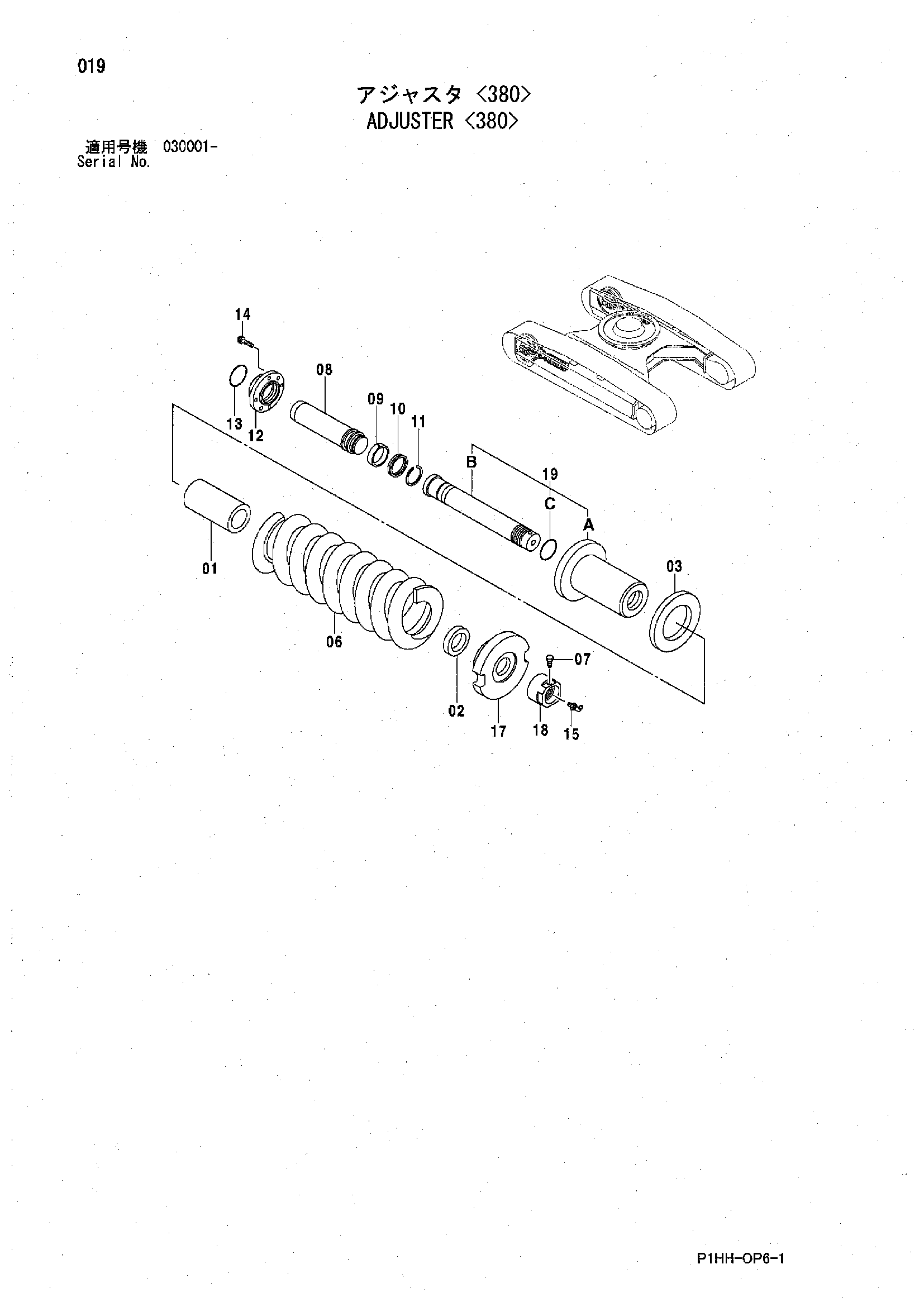

Заводская схема «Механизм натяжения <380>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9221343 | Механизм натяжения в сборе | 2 | |
| 01 | 4377556 | Проставка | 1 |
| 02 | 4484628 | Проставка | 1 |
| 03 | 4484629 | Проставка | 1 |
| 06 | 3102854 | Пружина | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 3053629 | Шток поршня | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3053628 | Направляющая | 1 |
| 13 | 4071223 | Уплотнительное кольцо | 1 |
| 14 | M341430 | Болт с внутренним шестигранником | 4 |
| 15 | 4255055 | Клапан | 1 |
| 17 | 3077626 | Кронштейн | 1 |
| 18 | 4377557 | Гайка | 1 |
| 19 | 9155800 | Гидроцилиндр | 1 |
| 19A | 2040241 | Гидроцилиндр | 1 |
| 19B | 2040242 | Шток | 1 |
| 19C | 4377558 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
