Инструмент крышка (подъём магнит)<200> — HITACHI ZX330

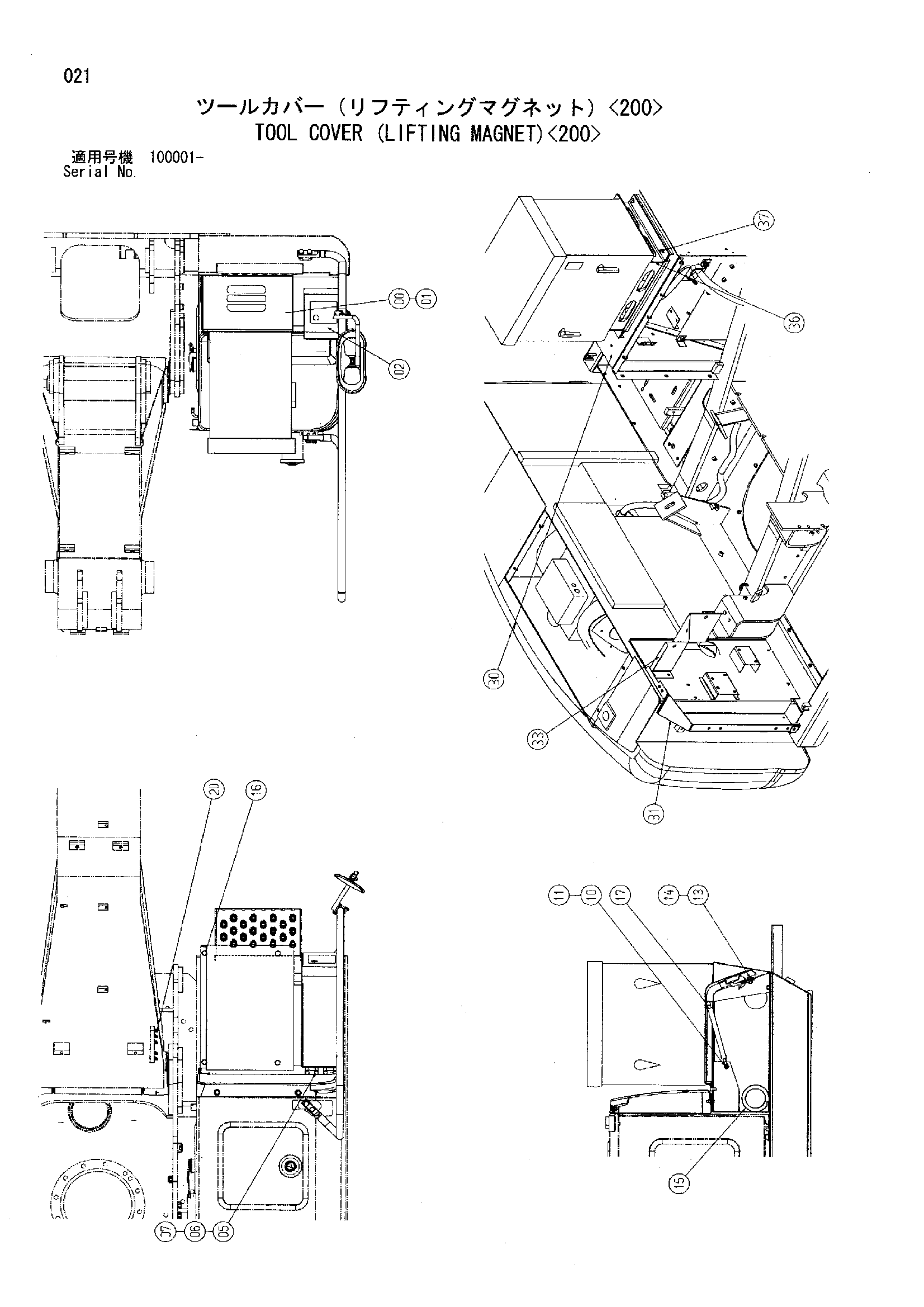

Заводская схема «Инструмент крышка (подъём магнит)<200>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008852 | Крышка | 1 |
| 01 | J271230 | Болт с шайбой | 6 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 7044322 | Крышка | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 07 | J901025 | Болт | 2 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 13 | 9745798 | Защёлка | 1 |
| 14 | J281025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4099334 | Резиновая втулка | 1 |
| 16 | J271230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4196560 | Стойка | 1 |
| 20 | 4148896 | Пресс-маслёнка | 5 |
| 30 | 7040787 | Крышка | 1 |
| 31 | 7040368 | Крышка | 1 |
| 33 | 3093911 | Крышка | 1 |
| 36 | 8093121 | Кронштейн | 1 |
| 37 | J271225 | Болт с шайбой | 4 |
| 37A | J901225 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
