Стрела трубопроводы — HITACHI ZX330

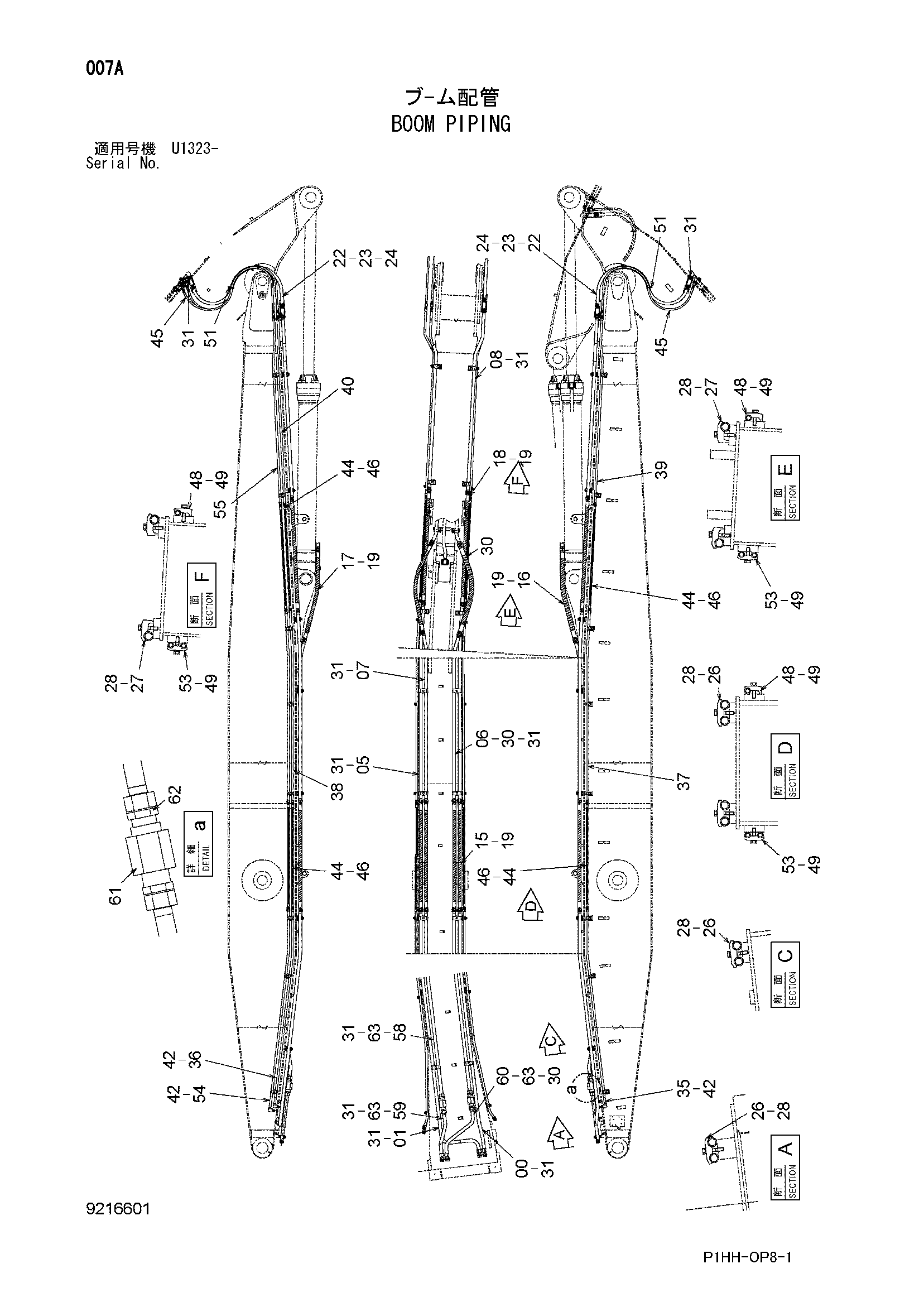

Заводская схема «Стрела трубопроводы» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759176 | Трубка | 1 |
| 01 | 9759177 | Трубка | 1 |
| 05 | 9759181 | Трубка | 2 |
| 06 | 9759182 | Трубка | 1 |
| 07 | 9759183 | Трубка | 1 |
| 08 | 9759184 | Трубка | 2 |
| 15 | 4250888 | Шланг | 4 |
| 16 | 4477537 | Шланг | 1 |
| 17 | 4308041 | Шланг | 1 |
| 18 | 4250898 | Шланг | 2 |
| 19 | 4327294 | Защитный кожух | 30 |
| 22 | 4286875 | Шланг | 2 |
| 23 | 4053617 | Защита шланга | 2 |
| 24 | 4208245 | Шайба | 4 |
| 26 | 4189860 | Хомут трубки | 10 |
| 27 | 4190127 | Хомут трубки | 6 |
| 28 | J271270 | Болт с шайбой | 16 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4187329 | Уплотнительное кольцо | 3 |
| 31 | 4187328 | Уплотнительное кольцо | 21 |
| 35 | 9759185 | Трубка | 1 |
| 36 | 9759186 | Трубка | 1 |
| 37 | 9759187 | Трубка | 1 |
| 38 | 9759188 | Трубка | 2 |
| 39 | 9759189 | Трубка | 1 |
| 40 | 9759190 | Трубка | 1 |
| 42 | 4215651 | Адаптер | 3 |
| 44 | 4363139 | Шланг | 6 |
| 45 | 4477555 | Шланг | 3 |
| 46 | 4327293 | Защитный кожух | 12 |
| 48 | 4190125 | Хомут трубки | 8 |
| 49 | J271250 | Болт с шайбой | 16 |
| 49A | J901250 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | 4121859 | Ленточный зажим | 4 |
| 53 | 4189858 | Хомут трубки | 8 |
| 54 | 9757109 | Трубка | 1 |
| 55 | 9757190 | Трубка | 1 |
| 58 | 8103920 | Трубка | 2 |
| 59 | 9765725 | Трубка | 1 |
| 60 | 9765726 | Трубка | 1 |
| 61 | 9075046 | Клапан словретурн | 2 |
| 62 | 4207425 | Адаптер | 4 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
