Дренажные трубопроводы (PGR200T) — HITACHI ZX330

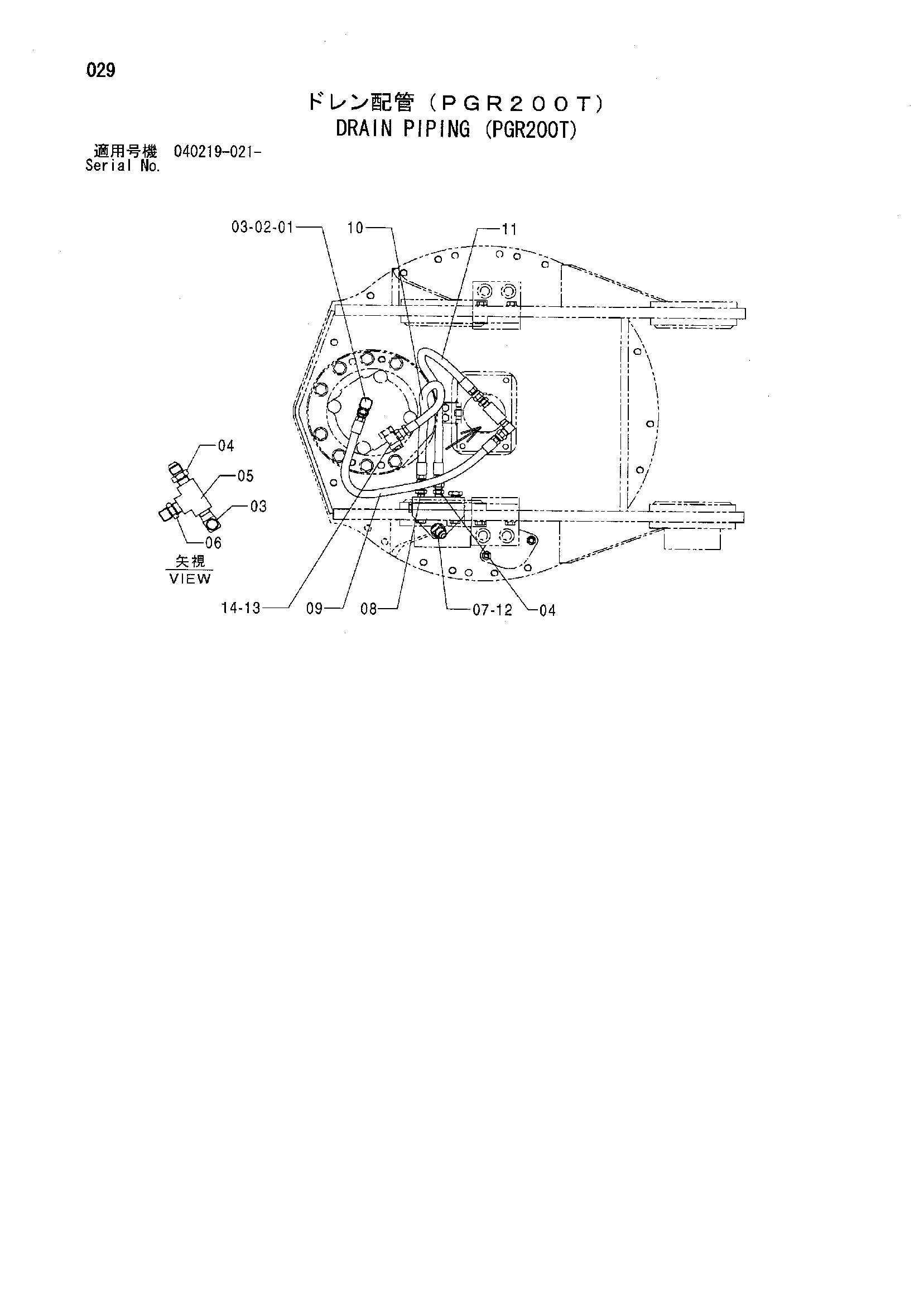

Заводская схема «Дренажные трубопроводы (PGR200T)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4633136 | Адаптер | 1 |
| 02 | 4633061 | Уплотнительное кольцо | 1 |
| 03 | 4633079 | Угловой штуцер | 2 |
| 04 | 4633078 | Адаптер | 2 |
| 05 | 4633073 | Тройник | 1 |
| 06 | 4633074 | Адаптер | 1 |
| 07 | 4633085 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4633064 | Адаптер | 1 |
| 08A | 4633060 | Уплотнительное кольцо | 1 |
| 09 | 4633095 | Шланг | 1 |
| 10 | 4633110 | Шланг | 1 |
| 11 | 4633092 | Шланг | 1 |
| 12 | 4633096 | Шланг | 1 |
| 13 | 4633063 | Угловой штуцер | 1 |
| 14 | 4633060 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
