Кондиционер (3)<225> — HITACHI ZX330

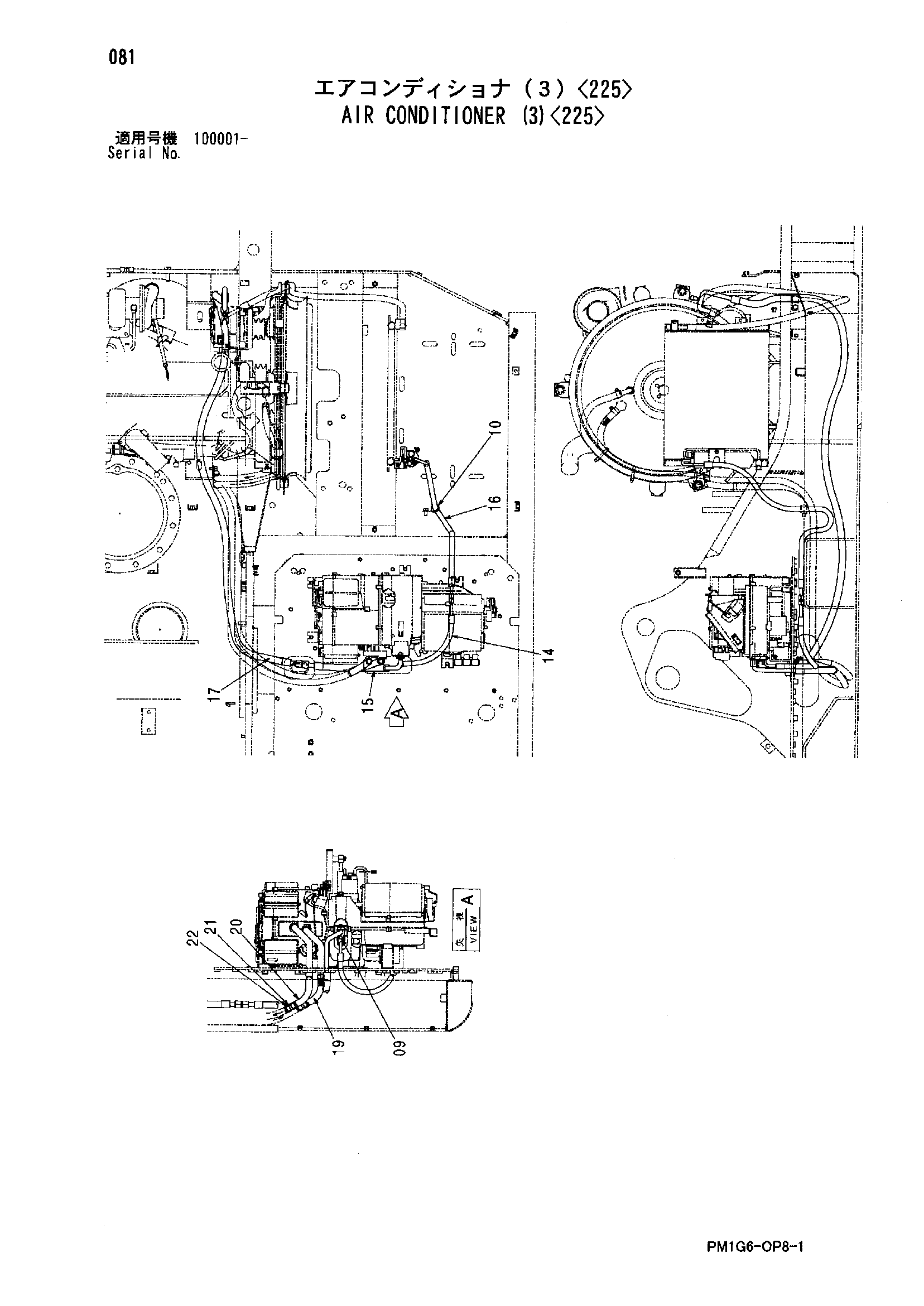

Заводская схема «Кондиционер (3)<225>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4055312 | Ленточный зажим | 1 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4190277 | Зажим | 1 |
| 14 | 4480311 | Шланг | 1 |
| 14A | 4422000 | Уплотнительное кольцо | 1 |
| 15 | 4486257 | Шланг | 1 |
| 15A | 4421939 | Уплотнительное кольцо | 1 |
| 16 | 4486256 | Шланг | 1 |
| 16A | 4422000 | Уплотнительное кольцо | 1 |
| 17 | 4480312 | Шланг | 1 |
| 19 | 4489927 | Водяной шланг | 1 |
| 20 | 4489928 | Водяной шланг | 1 |
| 21 | 4347396 | Соединение трубка | 2 |
| 22 | 4514699 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
