Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.) — HITACHI ZX330

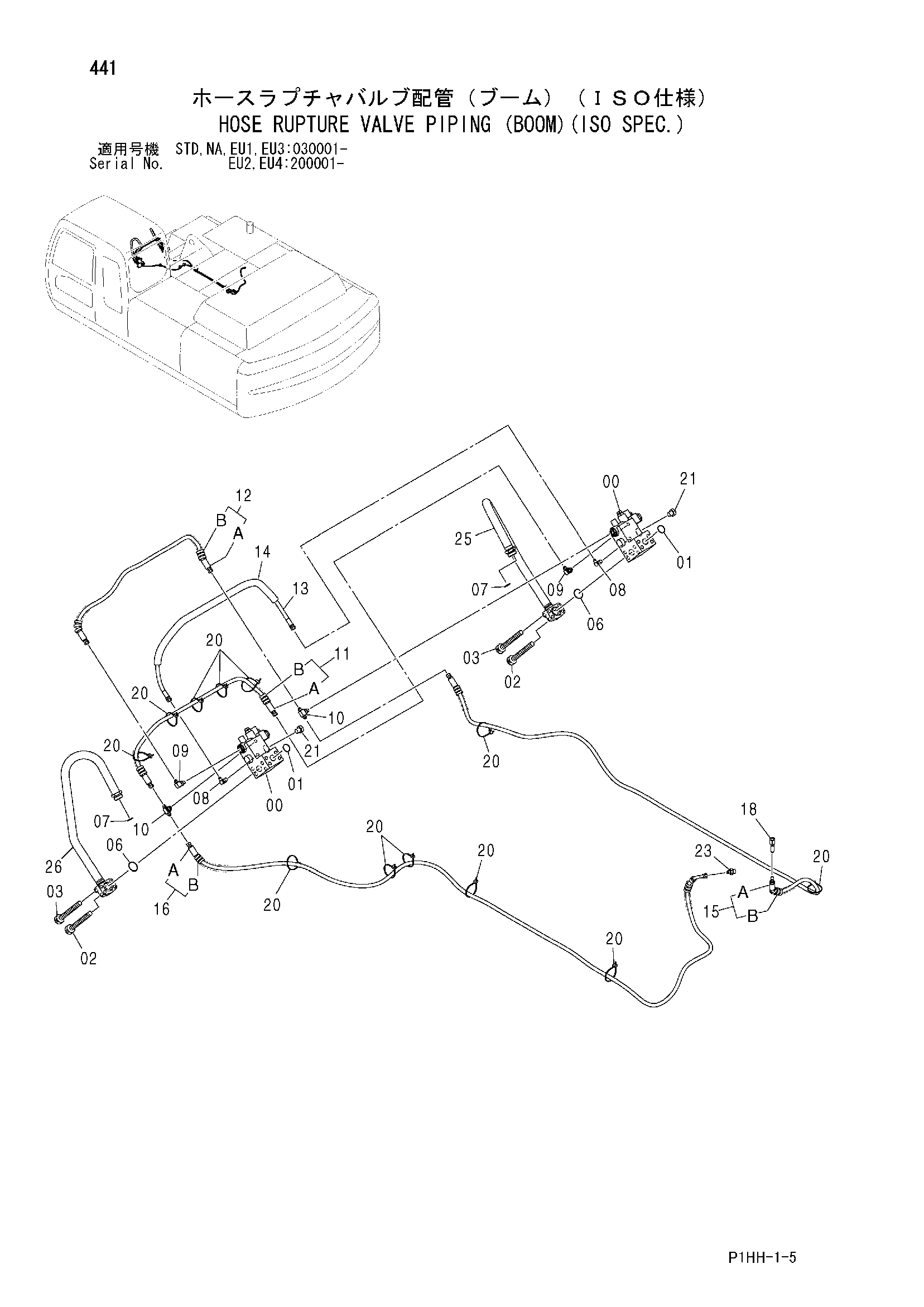

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454690 | Удерживающий клапан | 2 |
| 00 | 4486034 | Удерживающий клапан | 2 |
| 01 | 984614 | Уплотнительное кольцо | 2 |
| 02 | J781212 | Болт с внутренним шестигранником | 4 |
| 03 | J781214 | Болт с внутренним шестигранником | 4 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852523 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9198370 | Шланг в сборе | 1 |
| 11A | 4449883 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
| 12 | 9201346 | Шланг в сборе | 1 |
| 12A | 4464524 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | 4449886 | Шланг | 1 |
| 14 | 4131307 | Защита шланга | 1 |
| 15 | 9198371 замена: 9261995 | Шланг в сборе | 1 |
| 15A | 4449887 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 6 |
| 15 | 9261995 | Шланг в сборе | 1 |
| 15A | 4643918 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 8 |
| 16 | 9201347 | Шланг в сборе | 1 |
| 16A | 4449884 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 7 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 20 | 4055312 | Ленточный зажим | 12 |
| 21 | 4435299 | Пробка | 2 |
| 21A | 4506416 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 8087616 | Трубка | 1 |
| 26 | 8087617 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
