Направляющее колесо (правый)<350>[EU4] — HITACHI ZX330

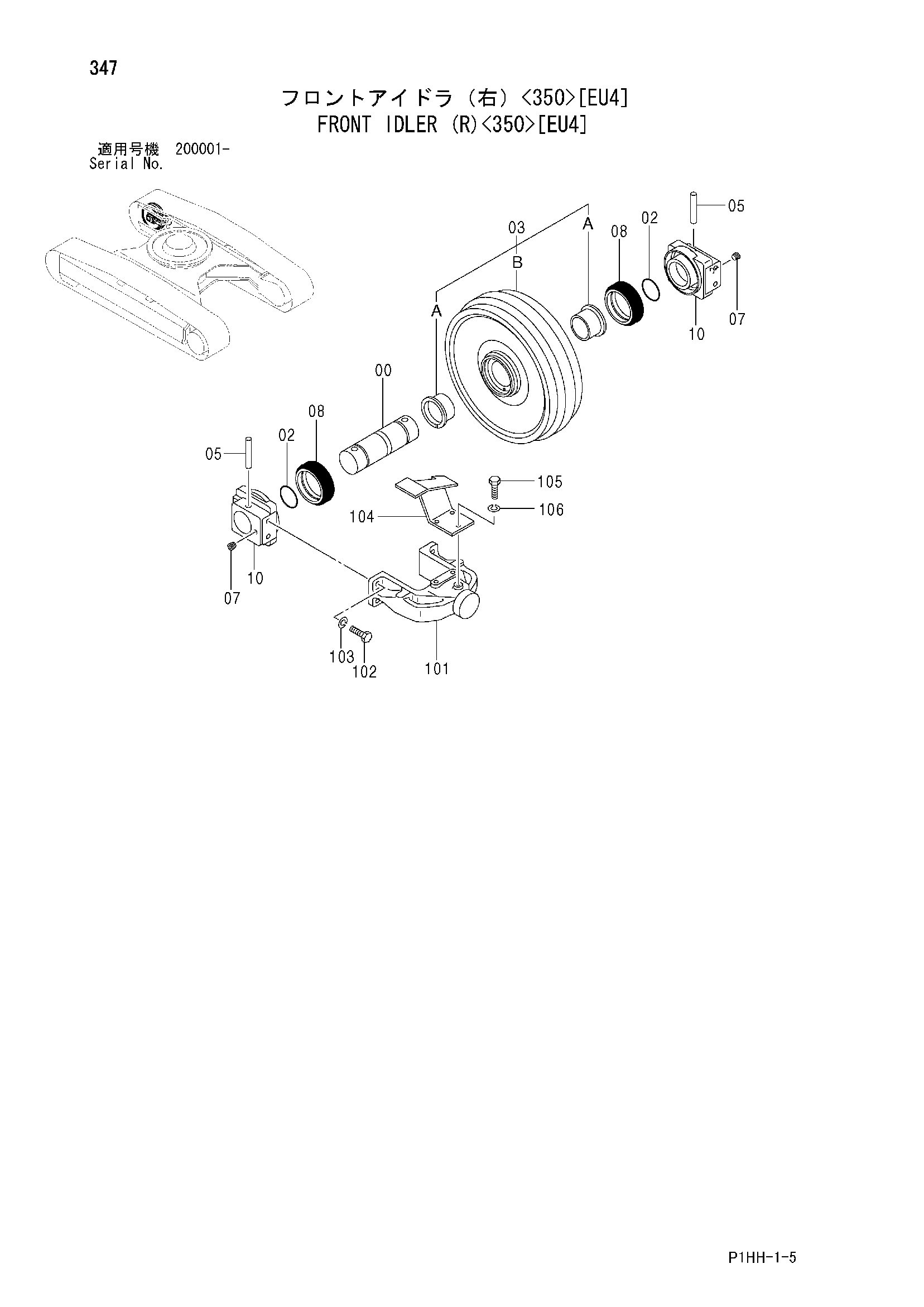

Заводская схема «Направляющее колесо (правый)<350>[EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Направляющее колесо (правый)<350>[EU4] HITACHI ZX330](/catalog-drawings/b6/b63f681d-3f91-4b6a-82a5-b79d495be0b2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-10 | 9235847 | Направляющее колесо в сборе | 1 |
| 00 | 4615394 | Мост | 1 |
| 02 | 4513526 | Уплотнительное кольцо | 2 |
| 03 | 9235848 | Направляющее колесо | 1 |
| 03A | 4615393 | Втулка | 2 |
| 03B | 4615392 | Направляющее колесо | 1 |
| 05 | 4615396 | Палец | 2 |
| 07 | 4609645 | Пробка | 2 |
| 08 | 4344810 | Комплект уплотнений | 2 |
| 10 | 4615395 | Подшипник | 2 |
| 101 | 4615389 | Вилка | 1 |
| 102 | J912065 | Болт | 4 |
| 103 | A590920 | Пружинная шайба | 4 |
| 104 | 4615390 | Защитный кожух | 1 |
| 105 | J901230 | Болт | 3 |
| 106 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
