Канат мотион сигнализация (телеско) — HITACHI ZX330

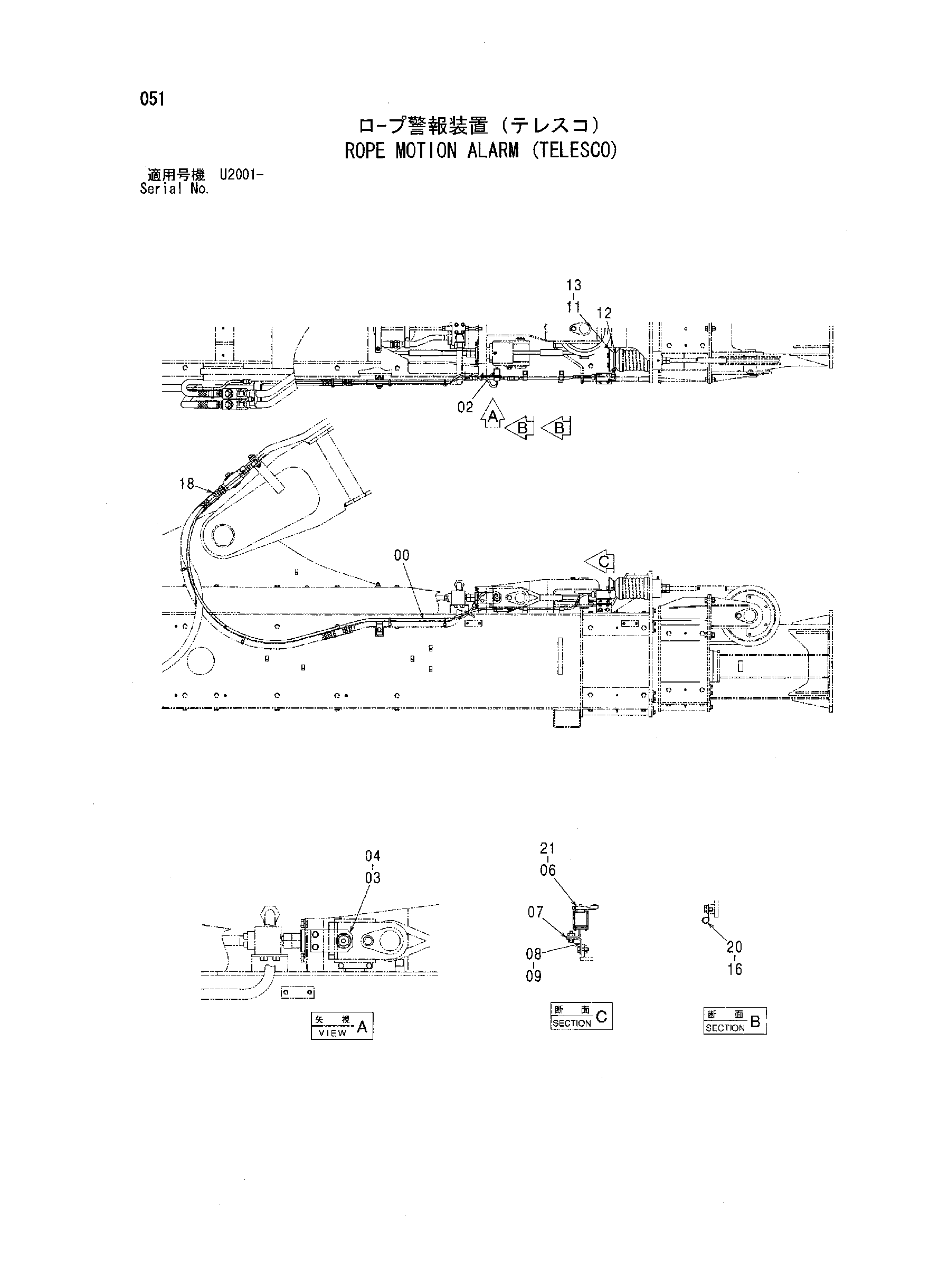

Заводская схема «Канат мотион сигнализация (телеско)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4481850 | Жгут проводов | 1 |
| 02 | 4481836 | Выключатель | 1 |
| 03 | 4482908 | Пластина | 1 |
| 04 | J080820 | Болт с шайбой | 2 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 04 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 06 | 4481875 | Выключатель концевой | 1 |
| 07 | 9759571 | Кронштейн | 1 |
| 08 | 4480785 | Кронштейн | 1 |
| 09 | J090825 | Болт с шайбой | 4 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 09 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 11 | 4480777 | Ответная планка | 1 |
| 12 | 4480778 | Регулировочная шайба 0.5mm | 10 |
| 13 | J041255 | Болт с шайбой | 2 |
| 13 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 13 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 16 | J011016 | Болт с шайбой | 2 |
| 16 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 16 | J271016 замена: J222010 | Болт с шайбой | 2 |
| 18 | 4055311 | Ленточный зажим | 7 |
| 20 | 4190275 | Зажим | 2 |
| 21 | J450540 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
