Подъём магнит (передний) <120> — HITACHI ZX330

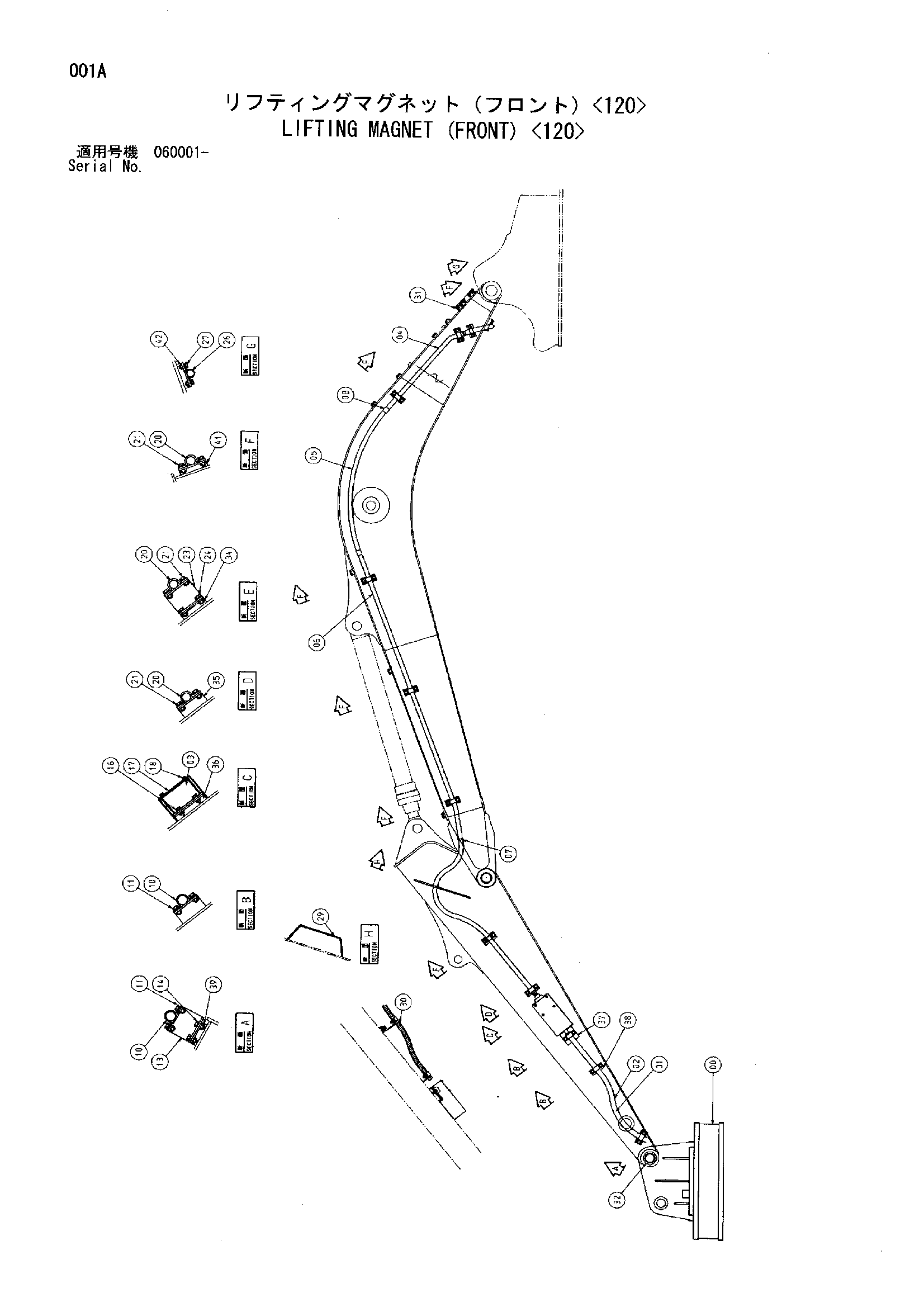

Заводская схема «Подъём магнит (передний) <120>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462272 | Магнит подъём | 1 |
| 00 | 4486114 | Магнит подъём | 1 |
| 00 | 4388177 | Магнит подъём | 1 |
| 01 | 4460861 | Трос кабтйре | 1 |
| 02 | 4460867 | Шланг | 1 |
| 03 | 4245297 | Разъём | 1 |
| 03A | 4641353 | Консент | 2 |
| 03B | 4641360 | Консент | 2 |
| 04 | 4336677 | Трубка | 1 |
| 05 | 4336682 | Трубка | 1 |
| 06 | 4336683 | Трубка | 1 |
| 07 | 4921052 | Втулка | 2 |
| 08 | 4198016 | Муфта | 2 |
| 10 | 4338956 | Хомут трубки | 3 |
| 11 | J271230 | Болт с шайбой | 6 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 9744247 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9739326 | Крышка | 1 |
| 18 | J260820 | Болт с шайбой | 4 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 4035463 | Хомут трубки | 7 |
| 21 | J271230 | Болт с шайбой | 14 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 9742648 | Кронштейн | 1 |
| 24 | J271230 | Болт с шайбой | 2 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4080275 | Хомут трубки | 2 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4198158 | Направляющая | 1 |
| 30 | 4067959 | Защита шланга | 1 |
| 31 | 4148896 | Пресс-маслёнка | 5 |
| 32 | 4276696 | Уплотнительное кольцо | 4 |
| 34 | 9739309 | Седло винта | 1 |
| 35 | 9739311 | Седло винта | 1 |
| 36 | 9739313 | Седло винта | 1 |
| 37 | 9744254 | Кронштейн | 1 |
| 38 | 9742650 | Сиденье | 1 |
| 39 | 9744245 | Седло винта | 1 |
| 41 | 9739309 | Седло винта | 5 |
| 42 | 9739310 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
