Пилотные гидролинии (10) — HITACHI ZX330

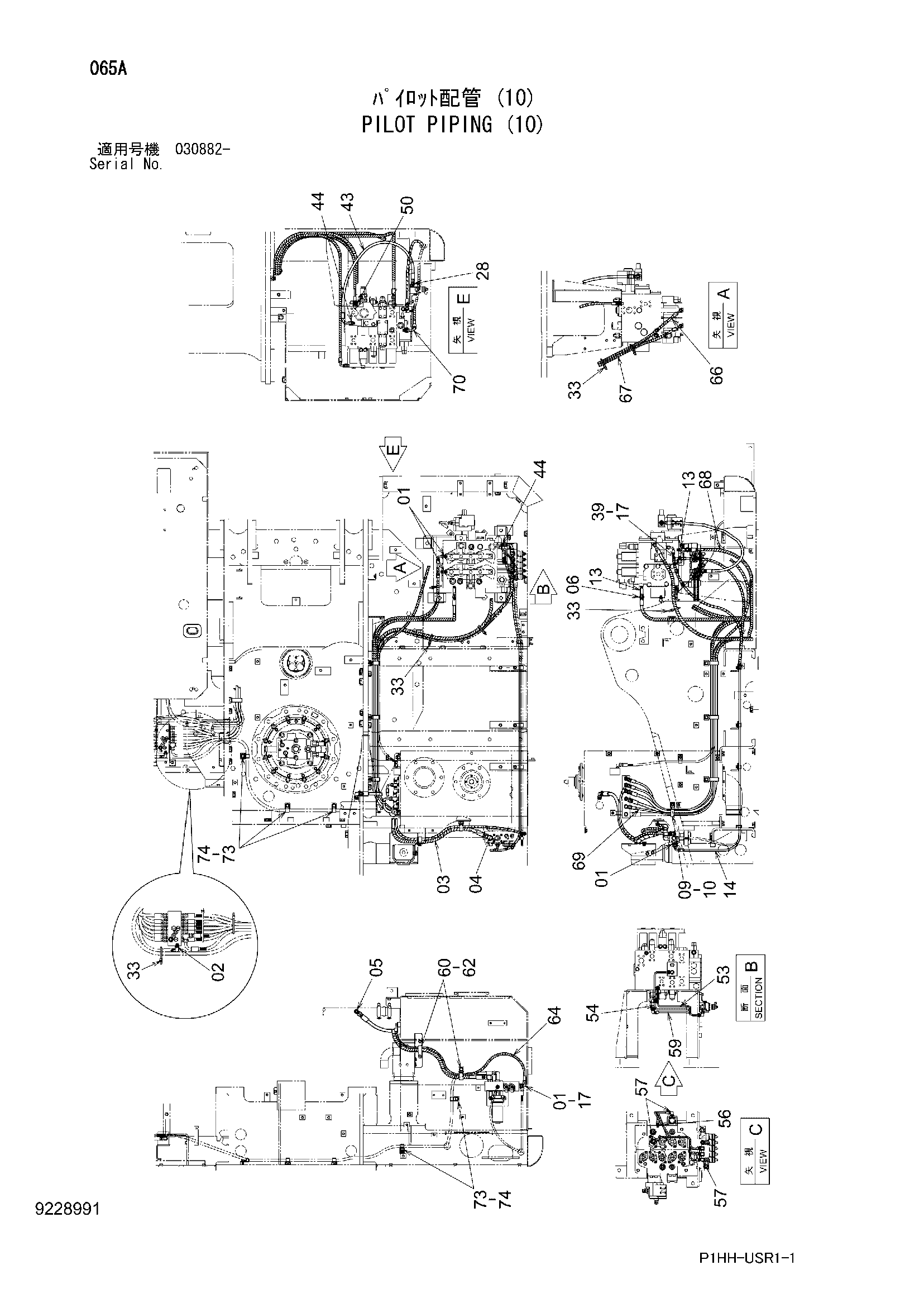

Заводская схема «Пилотные гидролинии (10)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9228942 | Шланг в сборе | 1 |
| 03A | 4606844 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852334 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9185500 | Шланг в сборе | 1 |
| 06A | 4428862 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 4 |
| 09 | 4190265 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4390157 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9228944 | Шланг в сборе | 1 |
| 14A | 4606842 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 17 | 4346096 | Унион S | 2 |
| 28 | A852123 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4055312 | Ленточный зажим | 11 |
| 39 | 4261937 | Фильтр | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4437741 | Пластиковый шланг | 1 |
| 44 | A852123 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4386525 | Трубка | 1 |
| 54 | 3079456 | Трубка | 1 |
| 56 | 4255304 | Штуцер трубки | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4293950 | Угловой штуцер | 5 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4386526 | Трубка | 1 |
| 60 | 4190291 | Зажим | 2 |
| 62 | J271020 | Болт с шайбой | 2 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 64 | 9228943 | Шланг в сборе | 1 |
| 64A | 4606841 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 2 |
| 66 | 9185498 | Шланг в сборе | 1 |
| 66A | 4428860 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 3 |
| 67 | 9185499 | Шланг в сборе | 1 |
| 67A | 4428861 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 3 |
| 68 | 9185495 | Шланг в сборе | 1 |
| 68A | 4428851 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 5 |
| 69 | 9228945 | Шланг в сборе | 1 |
| 69A | 4606843 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 2 |
| 70 | 9185493 | Шланг в сборе | 1 |
| 70A | 4428864 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 5 |
| 73 | 4190253 | Зажим | 5 |
| 74 | J271020 | Болт с шайбой | 5 |
| 74A | J901020 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
