Рукоять (верхний трубопроводы) — HITACHI ZX330

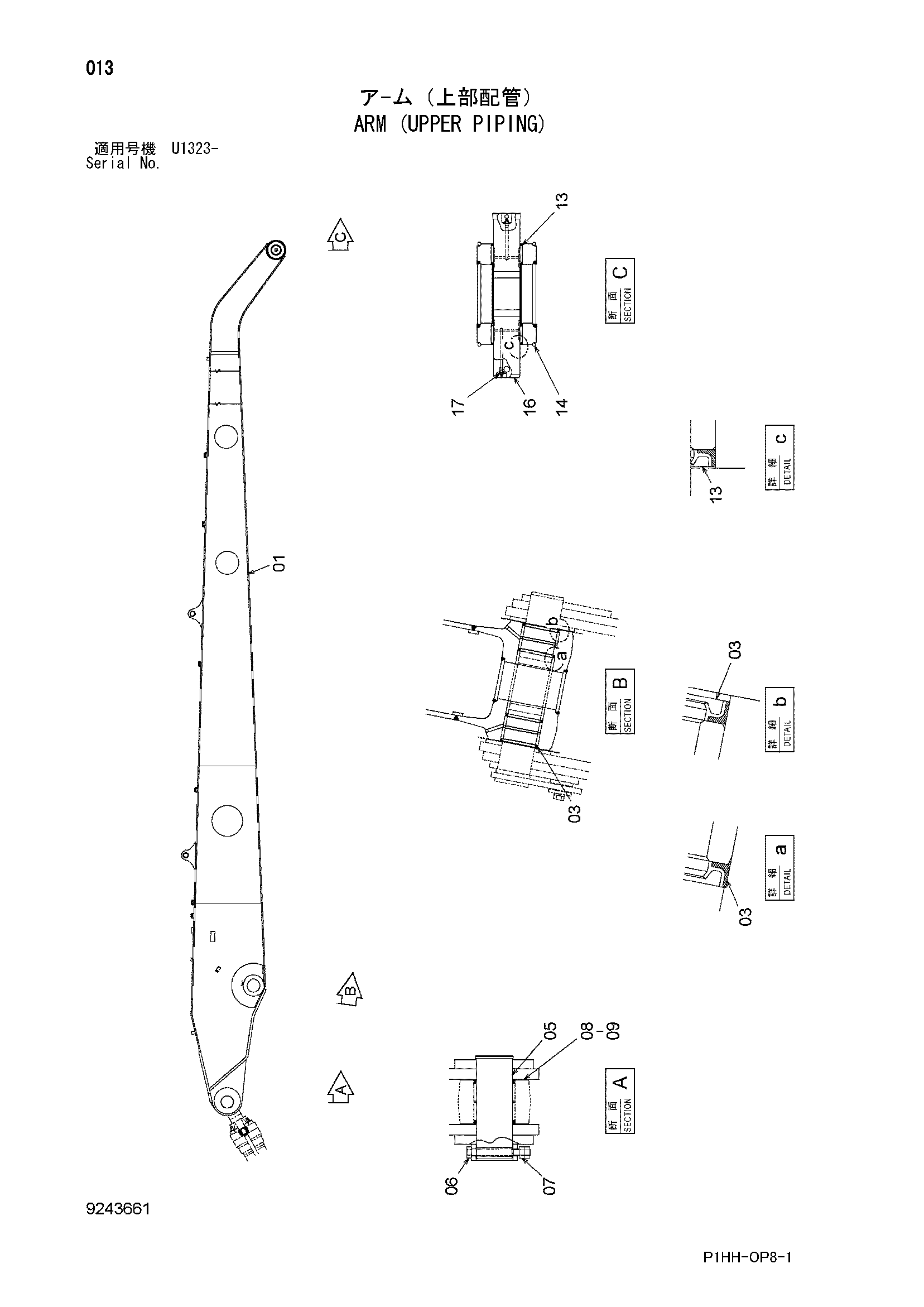

Заводская схема «Рукоять (верхний трубопроводы)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049299 | Рукоять в сборе | 1 |
| 01A | 6023135 | Рукоять | 1 |
| 01B | 4443883 | Втулка | 2 |
| 01C | 4074008 | Пылезащитное уплотнение | 2 |
| 01D | 4123815 | Проставка | 1 |
| 01E | 4196105 | Втулка | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 3079492 | Палец | 1 |
| 06 | J932013 | Болт | 1 |
| 07 | J951020 | Гайка | 2 |
| 08 | 4387440 | Упорная пластина 1.0mm | 2 |
| 09 | 4387443 | Упорная пластина 2.0mm | 1 |
| 13 | 4067902 | Пылезащитное уплотнение | 2 |
| 14 | 4089028 | Уплотнительное кольцо | 2 |
| 16 | 3041200 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
