Каталог запчастей HITACHI
Рукоять трубопроводы — HITACHI ZX330

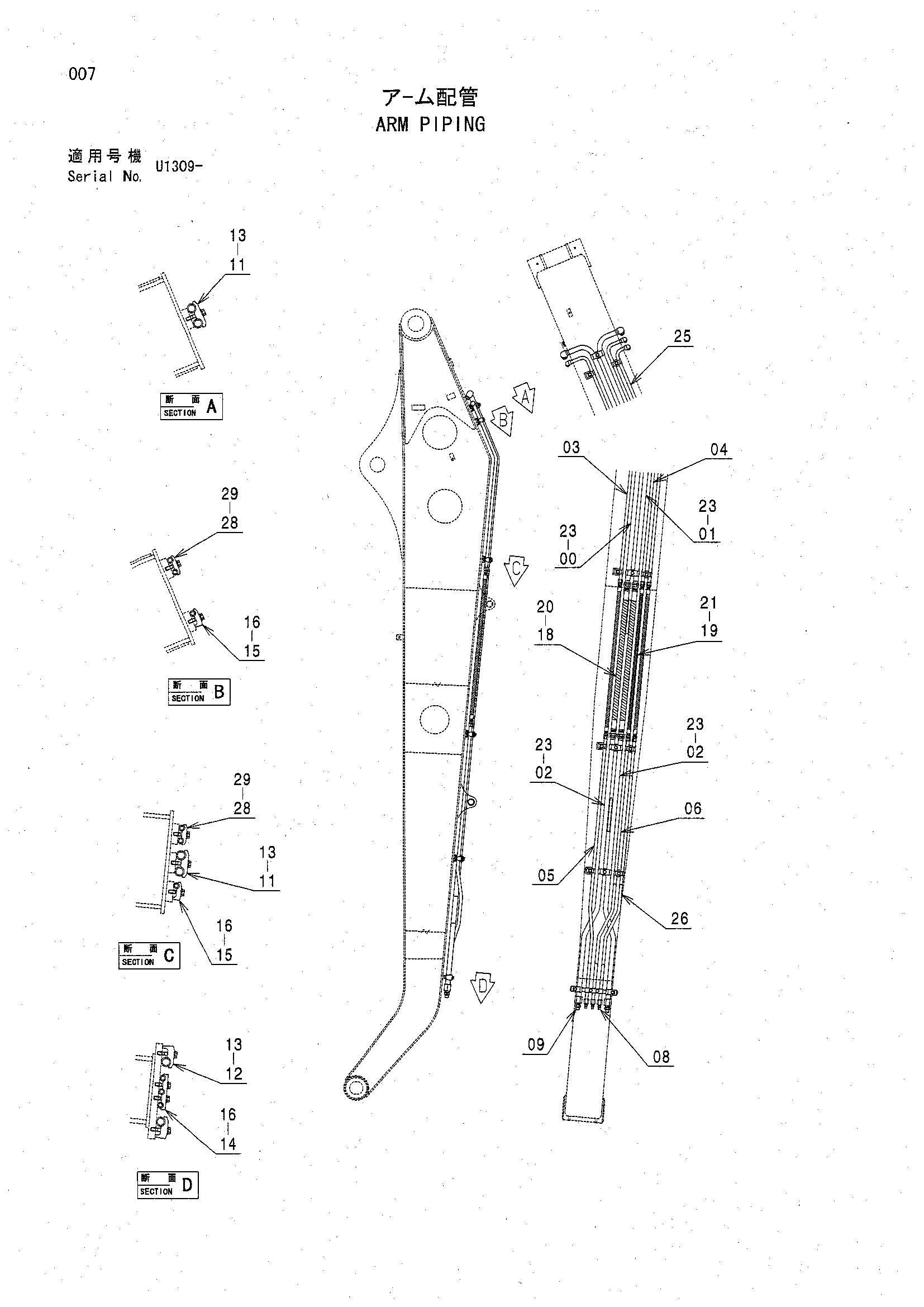

Заводская схема «Рукоять трубопроводы» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757928 | Трубка | 1 |
| 01 | 9757929 | Трубка | 1 |
| 02 | 9763552 | Трубка | 2 |
| 03 | 9757931 | Трубка | 1 |
| 04 | 9757932 | Трубка | 1 |
| 05 | 9763551 | Трубка | 1 |
| 06 | 9763549 | Трубка | 1 |
| 08 | 94-1702 | Адаптер | 3 |
| 09 | 94-1904 | Адаптер | 2 |
| 11 | 4189860 | Хомут трубки | 4 |
| 12 | 4190127 | Хомут трубки | 2 |
| 13 | J271265 | Болт с шайбой | 6 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Плоская шайба | 1 |
| 14 | 4459389 | Хомут трубки | 1 |
| 15 | 4190125 | Хомут трубки | 4 |
| 16 | J271250 | Болт с шайбой | 6 |
| 16A | J901250 | Болт | 1 |
| 16B | J222012 | Плоская шайба | 1 |
| 18 | 4275675 | Шланг | 2 |
| 19 | 4367853 | Шланг | 3 |
| 20 | 4327294 | Защитный кожух | 2 |
| 21 | 4327293 | Защитный кожух | 4 |
| 23 | 4187328 | Уплотнительное кольцо | 6 |
| 25 | 9763548 | Трубка | 1 |
| 26 | 9763550 | Трубка | 1 |
| 28 | 4189858 | Хомут трубки | 4 |
| 29 | J271250 | Болт с шайбой | 4 |
| 29A | J901250 | Болт | 1 |
| 29B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
