Гидролинии рабочего оборудования (2) <тип H18> — HITACHI ZX330

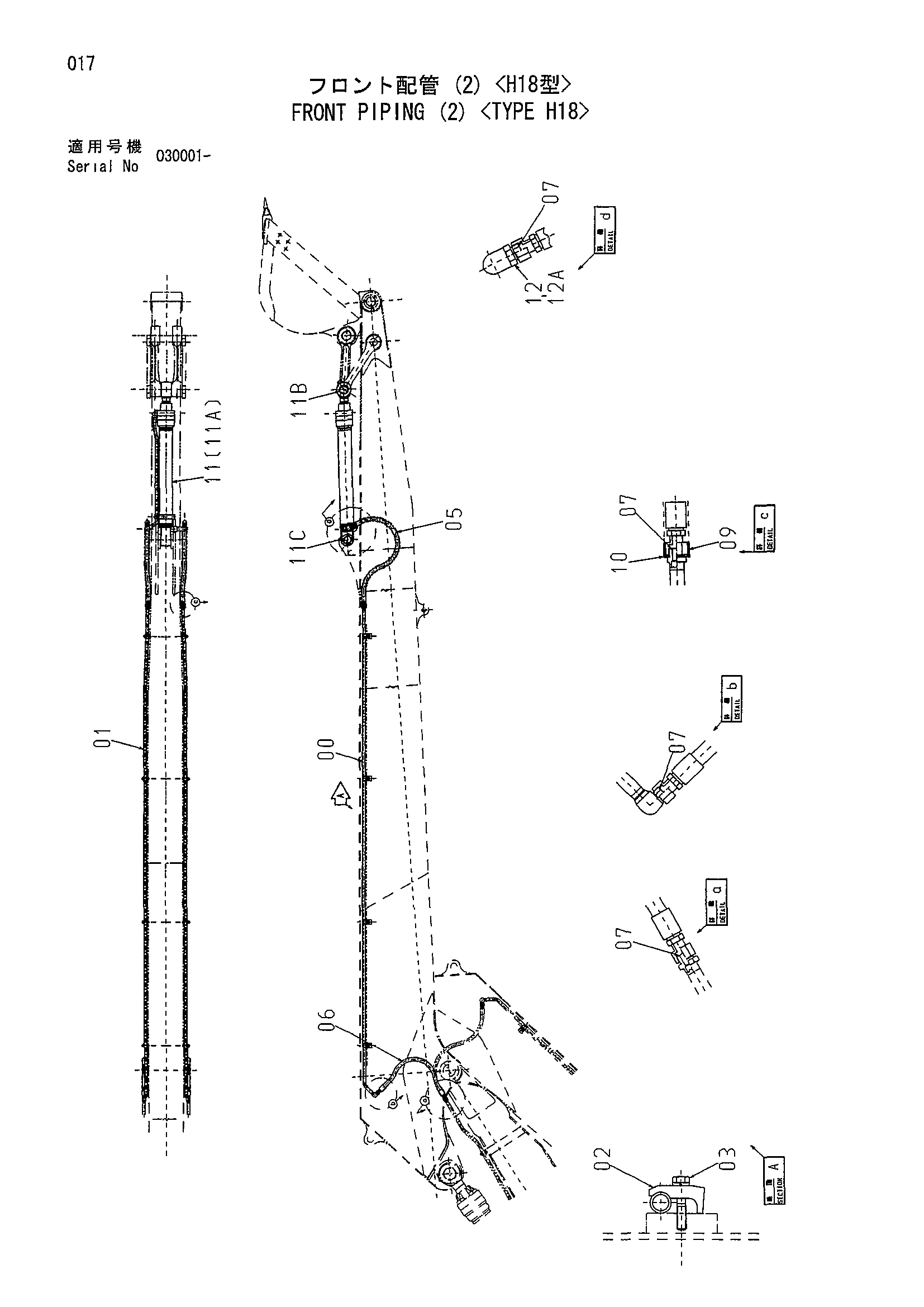

Заводская схема «Гидролинии рабочего оборудования (2) <тип H18>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083447 | Трубка | 1 |
| 01 | 8083525 | Трубка | 1 |
| 02 | 4190126 | Хомут трубки | 8 |
| 03 | J011260 | Болт с шайбой | 8 |
| 05 | 4250889 | Шланг | 2 |
| 06 | 4296268 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 4053610 | Защита шланга | 2 |
| 10 | 4203220 | Шайба | 2 |
| 11 | 9152098 | Гидроцилиндр ковша | 1 |
| 11A | 4370785 | Гидроцилиндр. баккет | 1 |
| 11B | 4352400 | Втулка | 2 |
| 11C | 4362025 | Втулка | 2 |
| 12 | A853166 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
