Обратные трубопроводы (1) — HITACHI ZX330

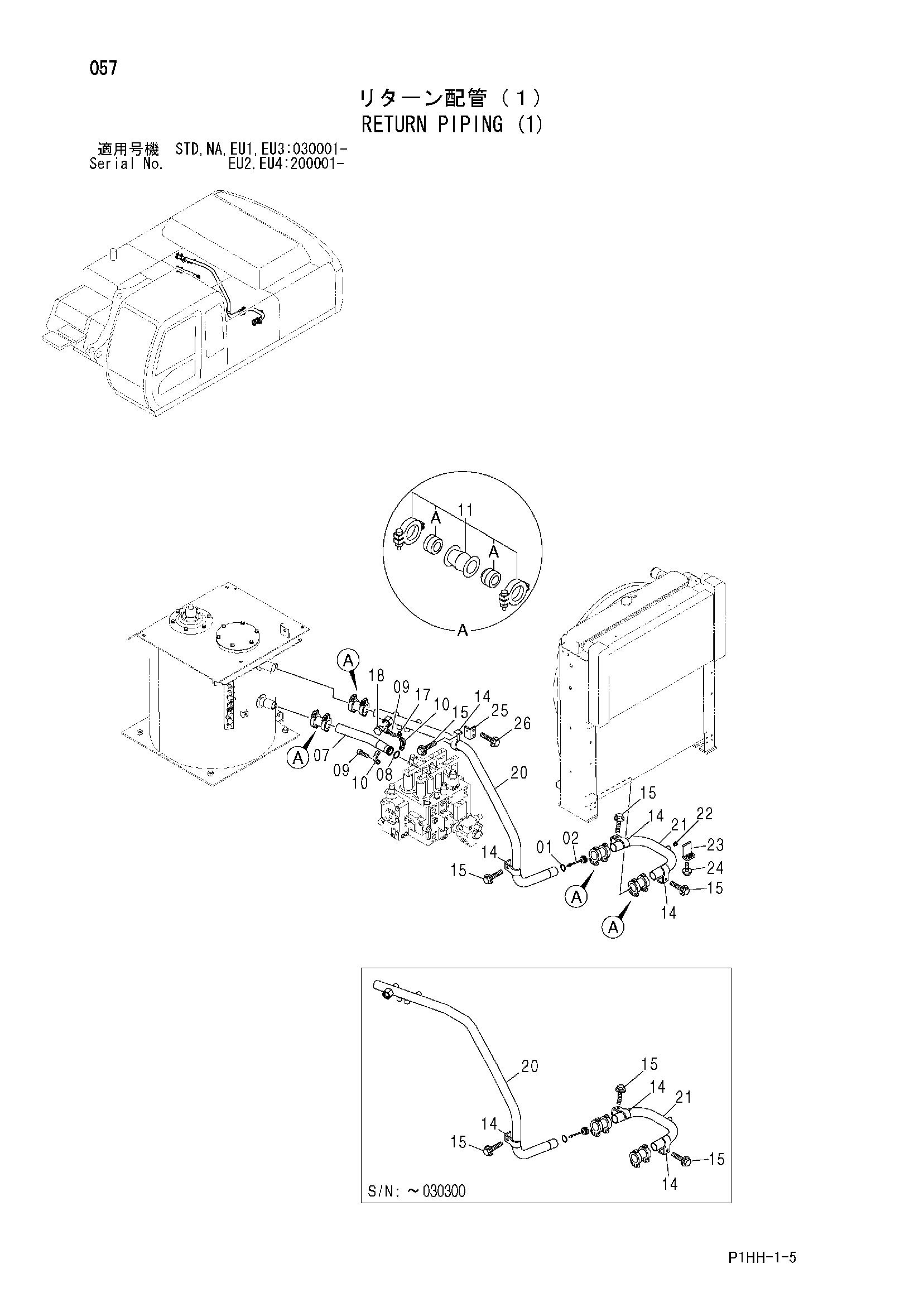

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 991718 | Стопорное кольцо | 1 |
| 02 | 4324256 | Клапан | 1 |
| 07 | 8081805 | Обратная трубка | 1 |
| 08 | 4508805 | Уплотнительное кольцо | 1 |
| 09 | J781230 | Болт с внутренним шестигранником | 4 |
| 10 | 4154614 | Разъёмный фланец | 2 |
| 11 | 4067834 | Муфта | 4 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 14 | 4053697 | Хомут трубки | 3 |
| 14 | 4053697 | Хомут трубки | 4 |
| 15 | J011270 | Болт с шайбой | 3 |
| 15 | J011270 | Болт с шайбой | 4 |
| 15 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885008 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 7039891 | Обратная трубка | 1 |
| 21 | 9756199 | Обратная трубка | 1 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9759265 | Кронштейн | 1 |
| 24 | J031035 | Болт с шайбой | 2 |
| 24 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 25 | 9759266 | Кронштейн | 1 |
| 26 | J031035 | Болт с шайбой | 2 |
| 26 | J281035 замена: J901035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
