Пилотные гидролинии (4) — HITACHI ZX330

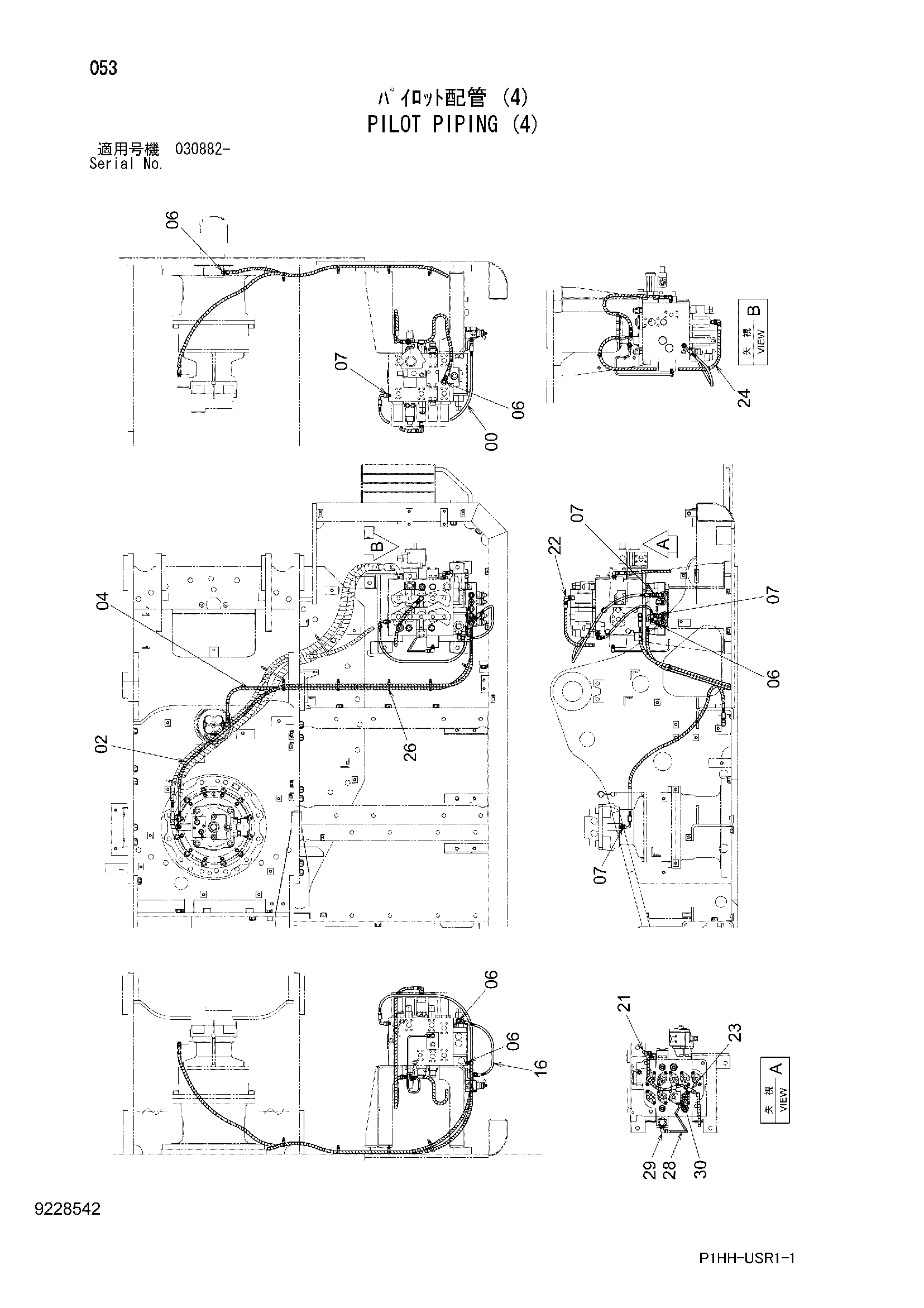

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427781 | Шланг | 1 |
| 02 | 9185476 | Шланг в сборе | 1 |
| 02A | 4428698 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 5 |
| 04 | 9185477 | Шланг в сборе | 1 |
| 04A | 4428696 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 4 |
| 06 | A852322 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4442331 | Шланг | 1 |
| 21 | 9190861 | Шланг в сборе | 1 |
| 21A | 4437902 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 4351281 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852522 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9190865 | Шланг в сборе | 1 |
| 24A | 4437734 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 28 | 3079448 | Трубка | 1 |
| 29 | 4293950 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4255304 | Штуцер трубки | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
