Стрела — HITACHI ZX330

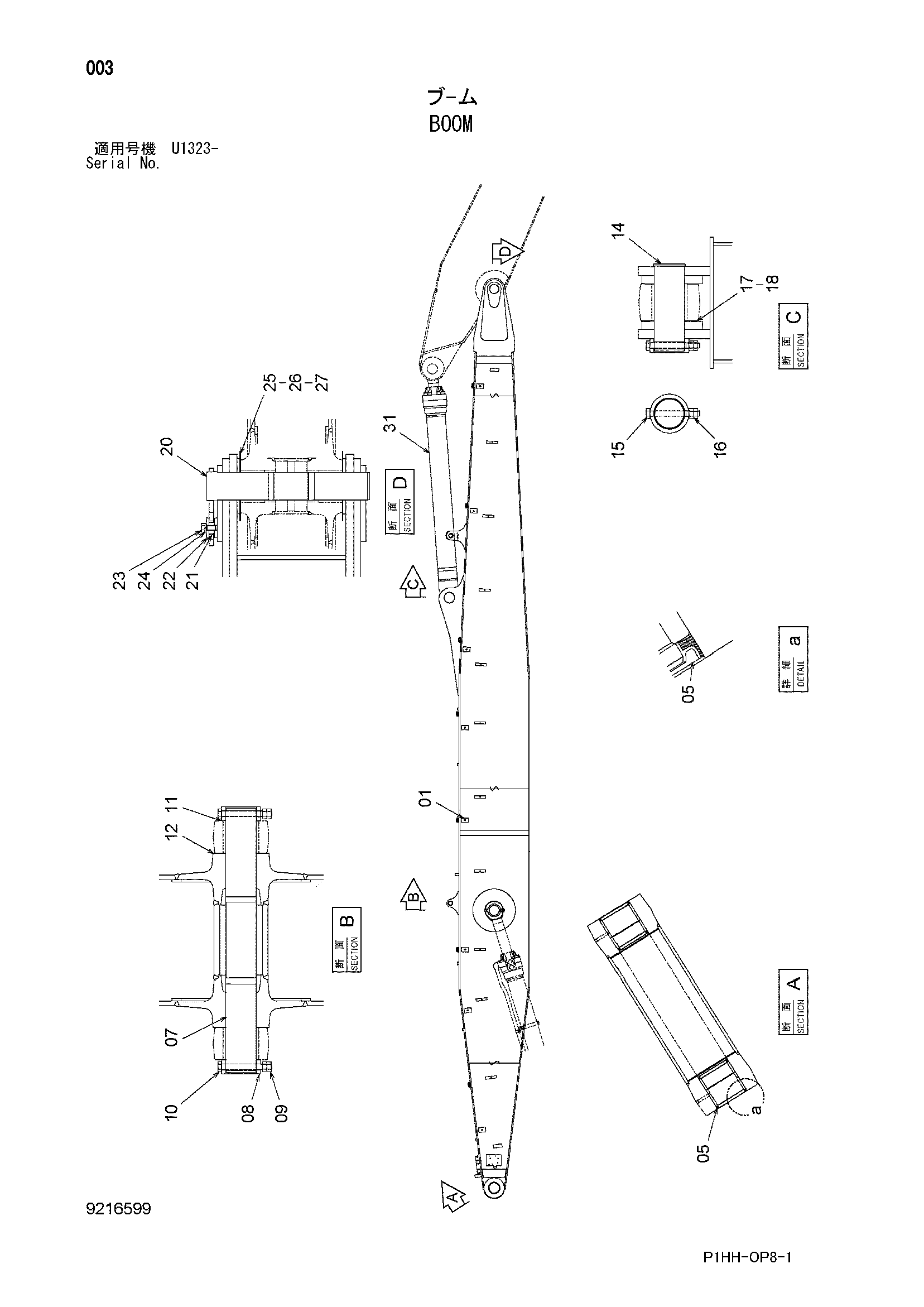

Заводская схема «Стрела» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049300 | Стрела | 1 |
| 05 | 4085479 | Пылезащитное уплотнение | 2 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 11 | 4445637 | Упорная пластина 1.0mm | 2 |
| 12 | 4450015 | Упорная пластина 1.0mm | 2 |
| 14 | 3079492 | Палец | 1 |
| 15 | J932013 | Болт | 1 |
| 16 | J951020 | Гайка | 2 |
| 17 | 4387440 | Упорная пластина 1.0mm | 2 |
| 18 | 4387443 | Упорная пластина 2.0mm | 1 |
| 20 | 8088979 | Палец | 1 |
| 21 | 4424425 | Блок | 1 |
| 22 | 4426128 | Пластина | 1 |
| 23 | J921840 | Болт | 1 |
| 24 | J257218 | Пружинная шайба | 1 |
| 25 | 4445638 | Упорная пластина 1.0mm | 2 |
| 26 | 4445639 | Упорная пластина 2.0mm | 1 |
| 27 | 4460372 | Упорная пластина 1.5mm | 1 |
| 31 | 4611472 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
