Рукоять (1) — HITACHI ZX330

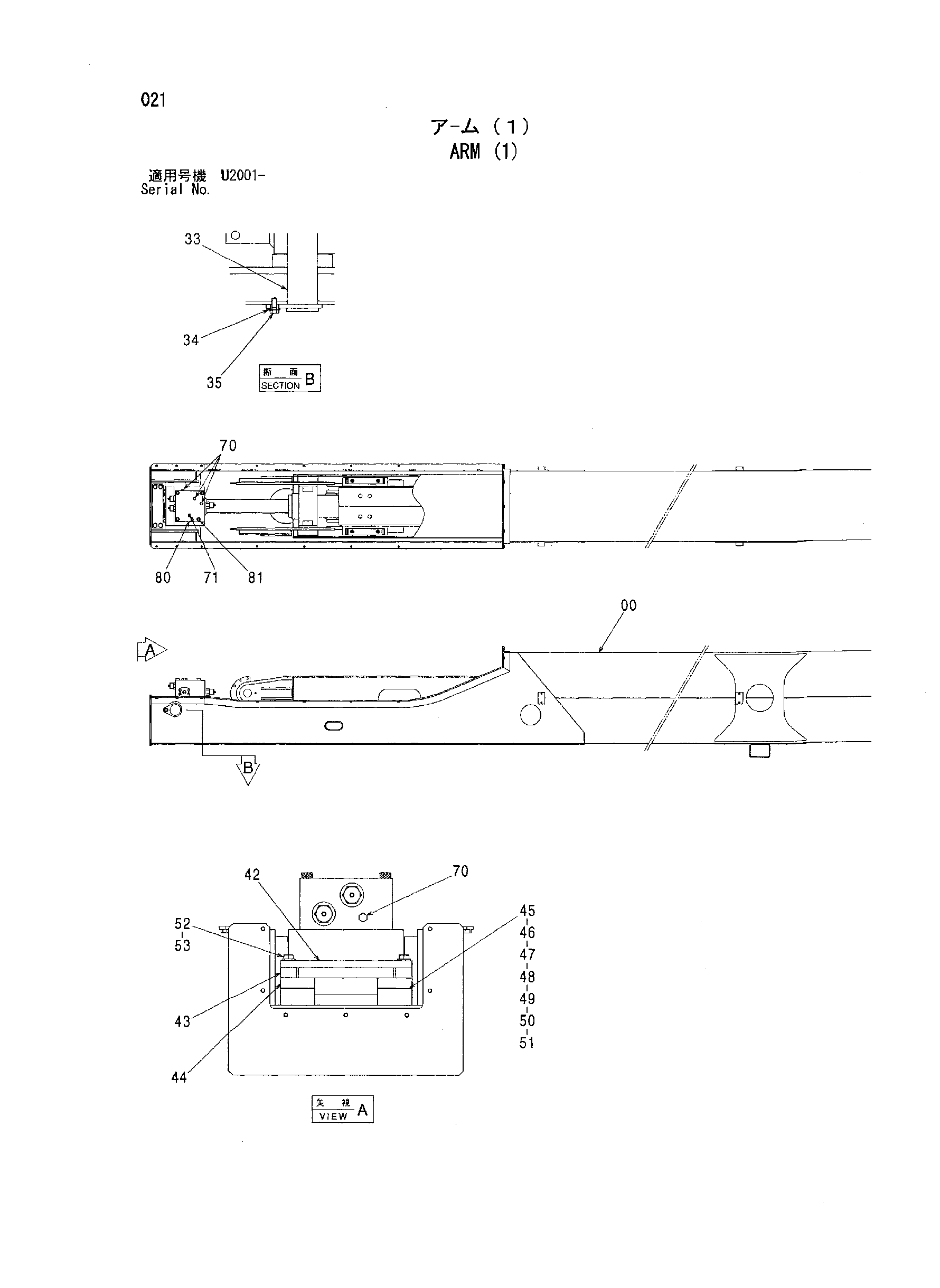

Заводская схема «Рукоять (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008601 | Рукоять фирст | 1 |
| 33 | 9759531 | Палец | 1 |
| 34 | 4339354 | Втулка | 1 |
| 35 | J901230 | Болт | 1 |
| 42 | 4480745 | Ограничитель | 1 |
| 43 | 4480746 | Пластина | 2 |
| 44 | 4480747 | Пластина | 2 |
| 45 | 4480748 | Регулировочная шайба 0.4mm | 2 |
| 46 | 4480749 | Регулировочная шайба 0.5mm | 2 |
| 47 | 4480750 | Регулировочная шайба 0.6mm | 2 |
| 48 | 4480751 | Регулировочная шайба 0.7mm | 2 |
| 49 | 4480752 | Регулировочная шайба 0.8mm | 2 |
| 50 | 4480753 | Регулировочная шайба 0.9mm | 2 |
| 51 | 4480754 | Регулировочная шайба 1.0mm | 2 |
| 52 | J931601 | Болт | 4 |
| 53 | J222016 | Шайба | 4 |
| 70 | 4093624 | Пробка | 4 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4381187 | Воздушный клапан | 1 |
| 80 | 4473039 | Клапан | 1 |
| 81 | 4180372 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
