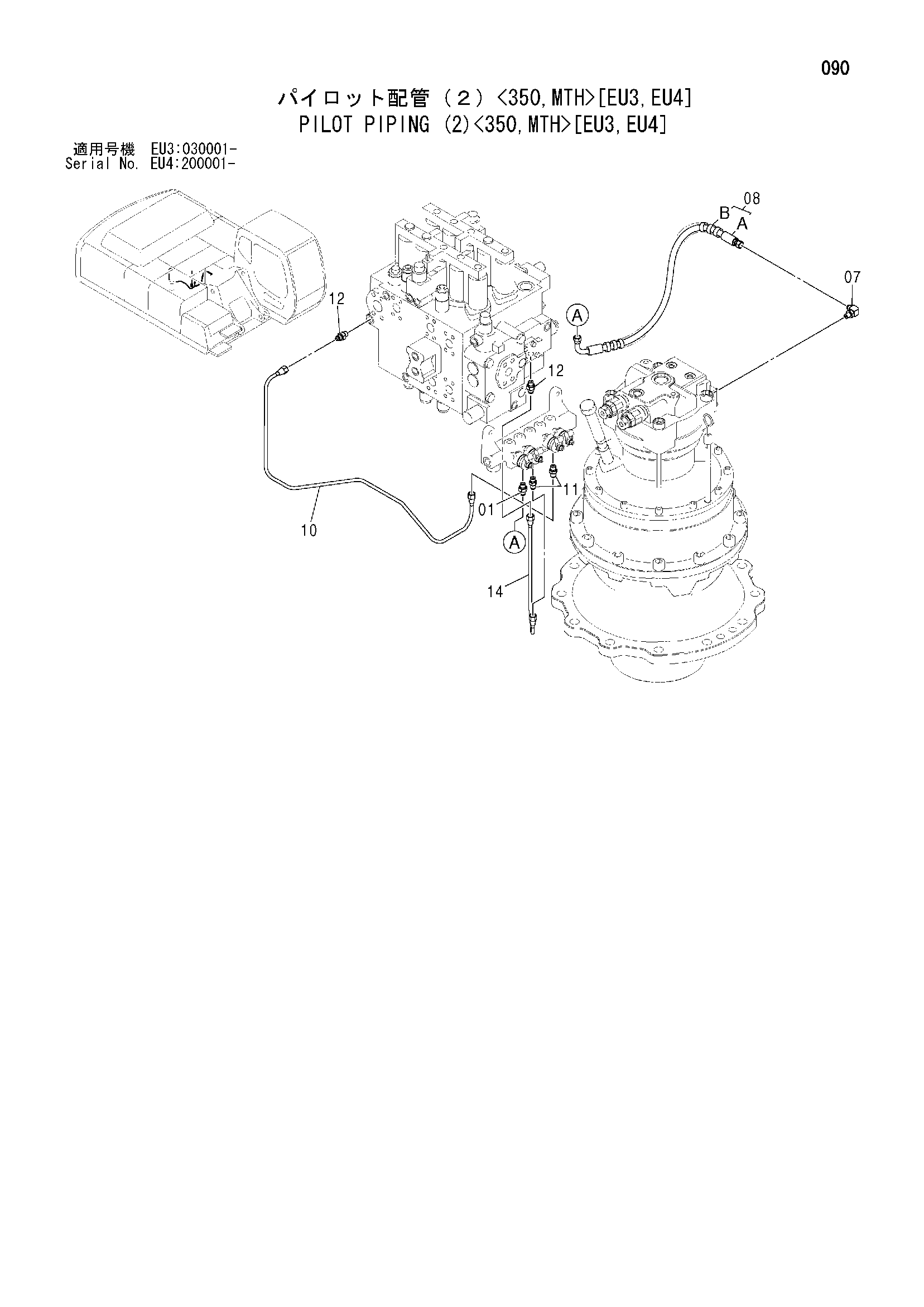

Пилотные гидролинии (2)<350, MTH>[EU3, EU4] — HITACHI ZX330
Заводская схема «Пилотные гидролинии (2)<350, MTH>[EU3, EU4]» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2)<350, MTH>[EU3, EU4] HITACHI ZX330](/catalog-drawings/25/254f4d9a-4303-4a8b-87ca-16835eb775d7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9223934 | Шланг в сборе | 1 |
| 08A | 4489632 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 10 | 3079454 | Трубка | 1 |
| 11 | 4255304 | Штуцер трубки | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4404022 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4386483 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
