Сиденье (клотх) — HITACHI ZX330

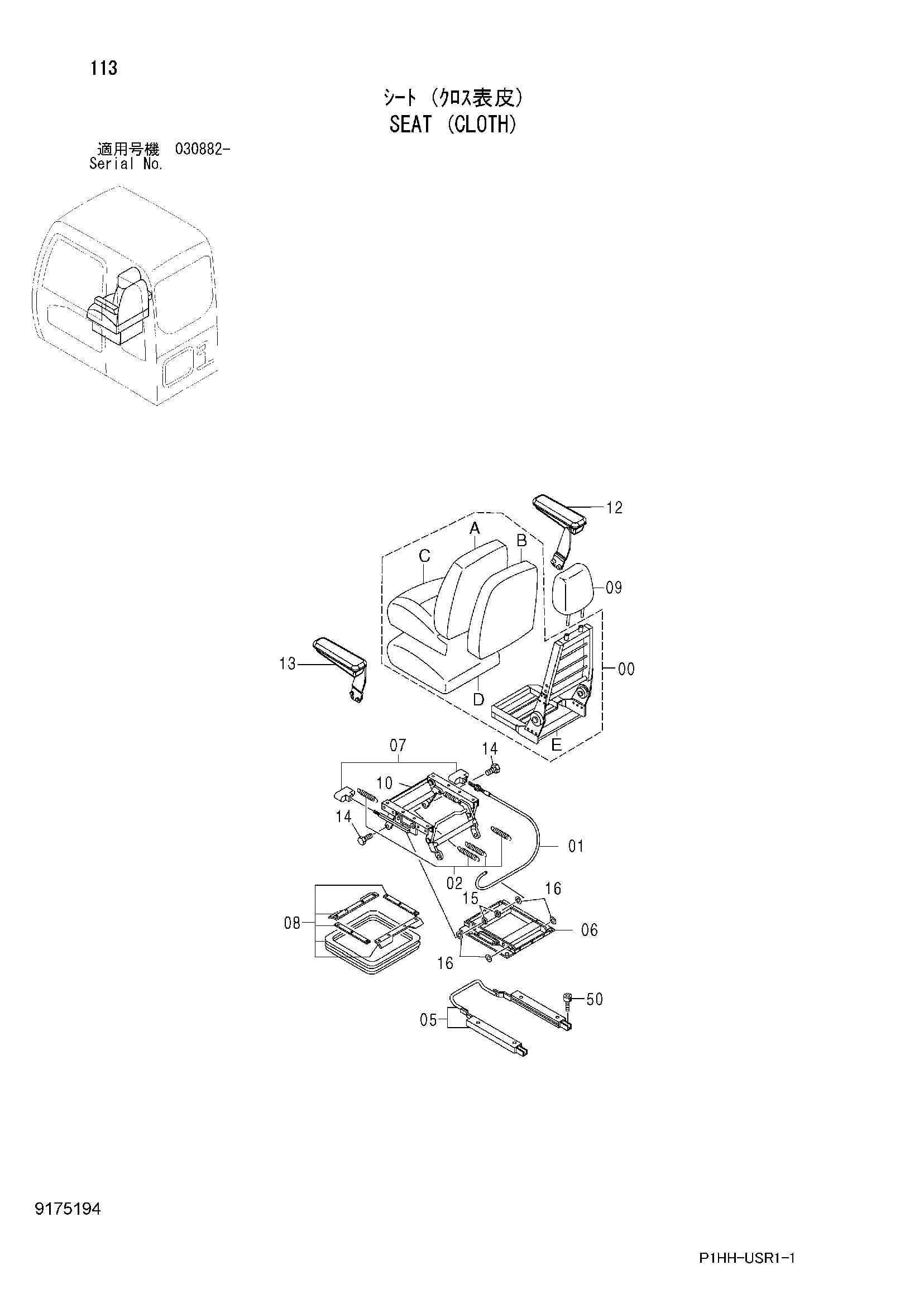

Заводская схема «Сиденье (клотх)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-16 | 4393371 | Сиденье в сборе | 1 |
| 00 | 4456372 | Сиденье | 1 |
| 00A | 4609075 | Крышка | 1 |
| 00B | 4370194 | Накладка | 1 |
| 00C | 4609076 | Крышка | 1 |
| 00D | 4370196 | Накладка | 1 |
| 00E | 4370197 | Рама | 1 |
| 01 | 4370198 | Трос | 1 |
| 02 | 4370199 | Пружина | 1 |
| 05 | 4370202 | Ползун | 1 |
| 06 | 4370203 | Рама | 1 |
| 07 | 4370204 | Рукоятка | 1 |
| 08 | 4370206 | Крышка | 1 |
| 09 | 4609077 | Опора | 1 |
| 10 | 4624661 | Стойка | 1 |
| 12 | 4456376 | Опора рукоять (правый) | 1 |
| 13 | 4456377 | Опора рукоять (левый) | 1 |
| 14 | 4441593 | Болт | 4 |
| 15 | 4442062 | Гайка | 2 |
| 16 | 4442063 | Шайба | 4 |
| 50 | M340816 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
