Обратные трубопроводы (2) — HITACHI ZX330

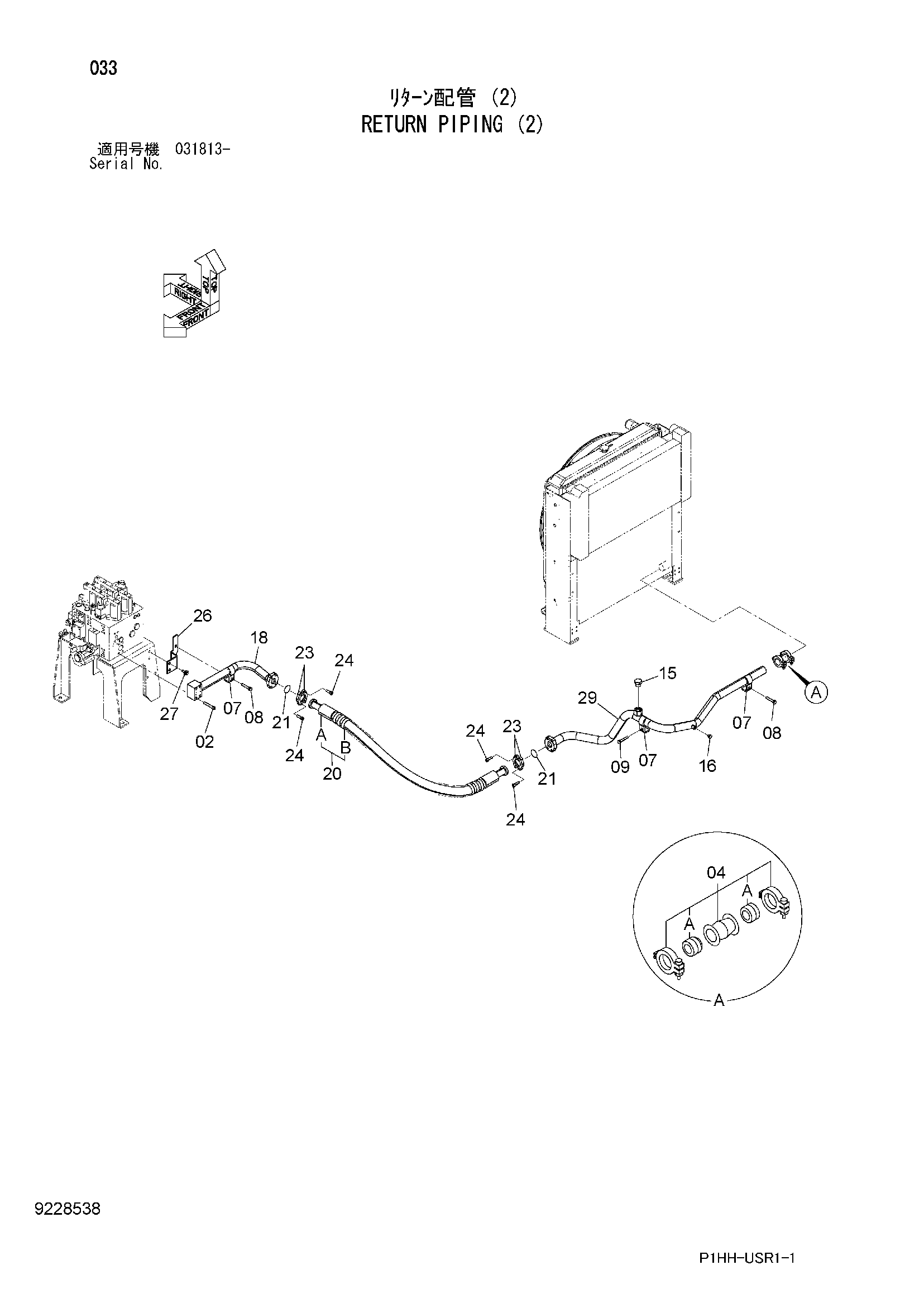

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J781280 | Болт с внутренним шестигранником | 4 |
| 04 | 4067834 | Муфта | 1 |
| 04A | 4196260 | Уплотнение кольцо | 2 |
| 07 | 4053697 | Хомут трубки | 3 |
| 08 | J271270 | Болт с шайбой | 2 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271275 | Болт с шайбой | 1 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 15 | A885008 | Пробка | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 8084331 | Обратная трубка | 1 |
| 20 | 9207125 | Шланг в сборе | 1 |
| 20A | 4463277 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 8 |
| 21 | 4510169 | Уплотнительное кольцо | 2 |
| 23 | 965946 | Разъёмный фланец | 4 |
| 24 | J781240 | Болт с внутренним шестигранником | 8 |
| 26 | 8084311 | Кронштейн | 1 |
| 27 | J281035 | Болт с шайбой | 2 |
| 27A | J901035 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | 7045829 | Обратная трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
