Основные гидролинии (поток производительность селектор) — HITACHI ZX330

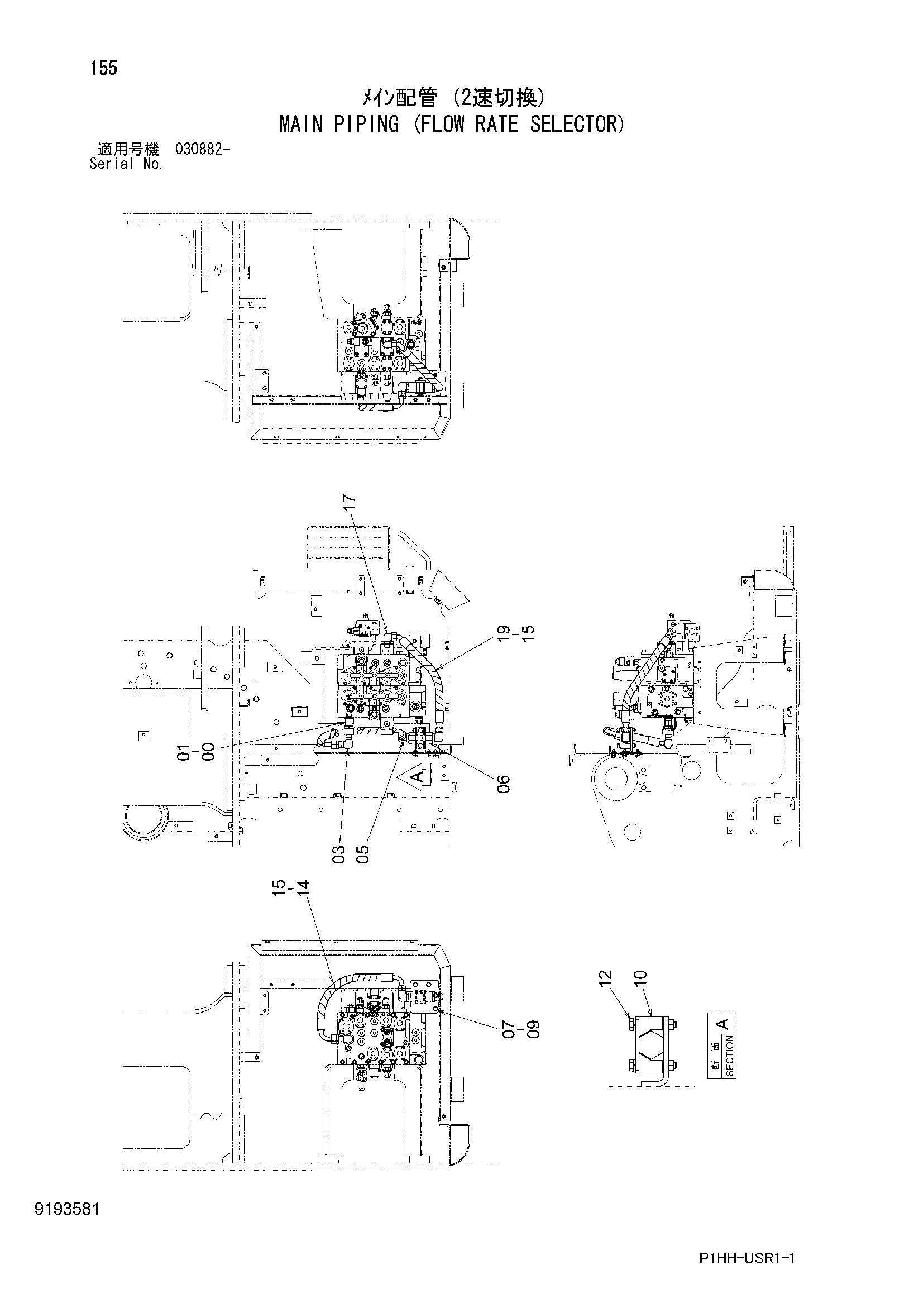

Заводская схема «Основные гидролинии (поток производительность селектор)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4341132 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 1 |
| 03 | 9750406 | Трубка | 1 |
| 05 | 4202113 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4393296 | Обратный клапан | 1 |
| 07 | 8082704 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 9756051 | Кронштейн | 1 |
| 12 | J271280 | Болт с шайбой | 2 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 9193861 | Шланг в сборе | 1 |
| 14A | 4444011 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4157562 | Елбовс | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 9193862 | Шланг в сборе | 1 |
| 19A | 4358376 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
