Подъём магнит (передний) (с вилка) <330> — HITACHI ZX330

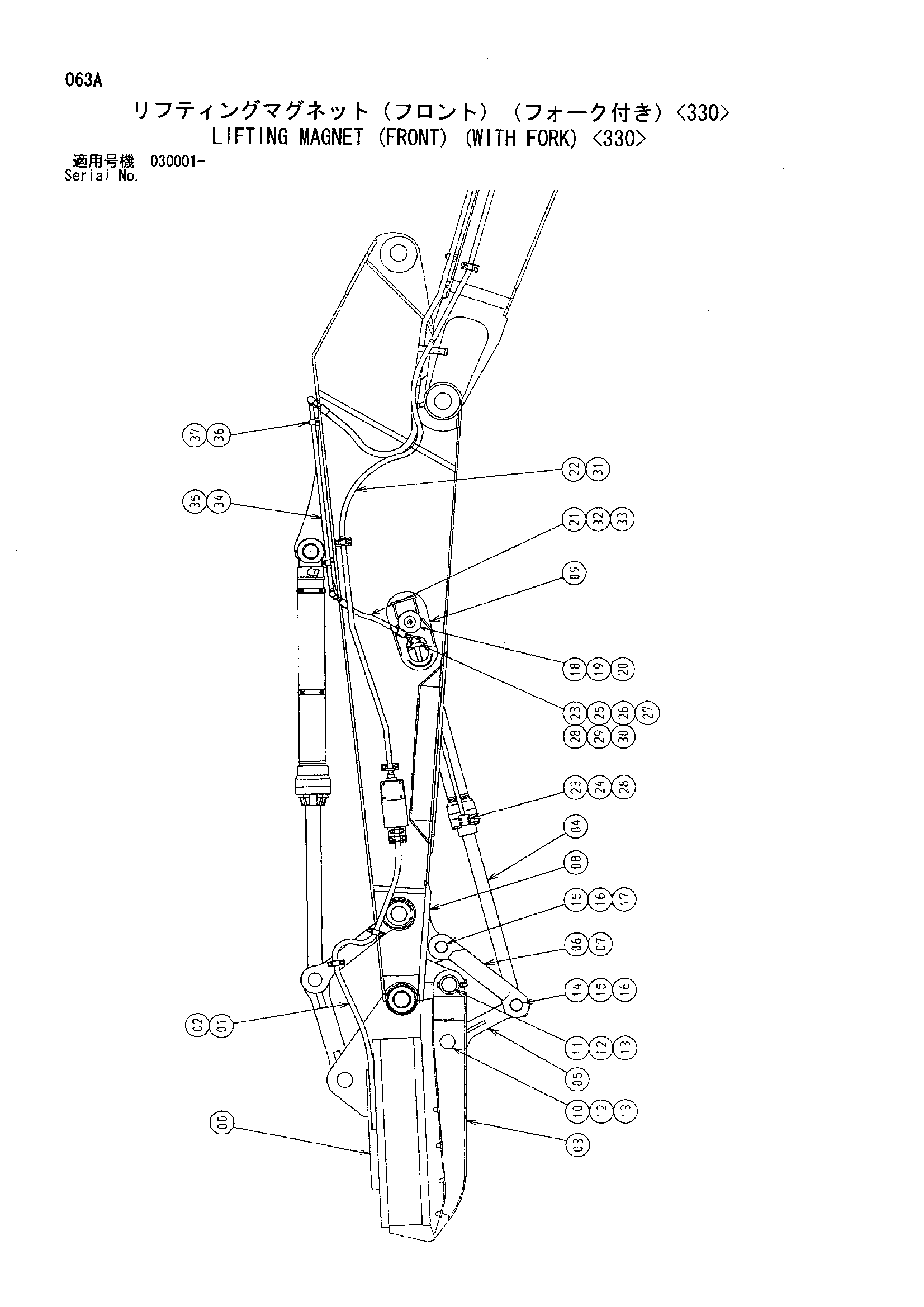

Заводская схема «Подъём магнит (передний) (с вилка) <330>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4267626 | Магнит подъём | 1 |
| 01 | 4459296 | Трос кабтйре | 1 |
| 02 | 4072964 | Защита шланга | 1 |
| 03 | 6022292 | Вилка | 1 |
| 04 | 9169806 | Гидроцилиндр ковша | 1 |
| 04A | 4385637 | Гидроцилиндр ковша | 1 |
| 04B | 4352398 | Втулка | 2 |
| 04C | 4352400 | Втулка | 2 |
| 05 | 7047912 | Тяга | 1 |
| 05A | 7045395 | Тяга | 1 |
| 05B | 4249848 | Втулка | 2 |
| 05C | 4067902 | Пылезащитное уплотнение | 4 |
| 05D | 4608068 | Проставка | 1 |
| 05E | 3051159 | Втулка | 2 |
| 05F | 4074008 | Пылезащитное уплотнение | 2 |
| 06 | 8094437 | Тяга | 1 |
| 07 | 8094438 | Тяга | 1 |
| 08 | 7047911 | Кронштейн | 1 |
| 08A | 7045391 | Кронштейн | 1 |
| 08B | 4608018 | Проставка | 1 |
| 08C | 3039752 | Втулка | 2 |
| 08D | 4074008 | Пылезащитное уплотнение | 2 |
| 08E | 4482705 | Проставка | 1 |
| 08F | 4249848 | Втулка | 2 |
| 08G | 4067902 | Пылезащитное уплотнение | 2 |
| 09 | 7045392 | Кронштейн | 1 |
| 10 | 3096396 | Палец | 1 |
| 11 | 3096397 | Палец | 1 |
| 12 | J932013 | Болт | 2 |
| 13 | J951020 | Гайка | 4 |
| 14 | 3096399 | Палец | 1 |
| 15 | 4098713 | Палец | 2 |
| 16 | 4098712 | Кольцо | 2 |
| 17 | 3096398 | Палец | 1 |
| 18 | 3099822 | Палец | 1 |
| 19 | 4106307 | Палец | 1 |
| 20 | 4098716 | Кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4187328 | Уплотнительное кольцо | 4 |
| 23 | 4506430 | Уплотнительное кольцо | 3 |
| 24 | 8094316 | Трубка | 1 |
| 25 | 9761735 | Трубка | 1 |
| 26 | 9761736 | Трубка | 1 |
| 27 | M341036 | Болт с внутренним шестигранником | 4 |
| 28 | M341056 | Болт с внутренним шестигранником | 8 |
| 29 | 4612591 | Адаптер | 2 |
| 30 | 4209818 | Адаптер | 2 |
| 31 | 4615913 | Шланг | 2 |
| 32 | 4613362 | Шланг | 2 |
| 32 | 4613360 | Шланг | 1 |
| 33 | 4613361 | Шланг | 1 |
| 34 | 8094525 | Трубка | 1 |
| 35 | 8094526 | Трубка | 1 |
| 36 | 4190126 | Хомут трубки | 4 |
| 37 | J271260 | Болт с шайбой | 4 |
| 37A | J901260 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
