Рукоять трубопроводы системы смазки — HITACHI ZX330

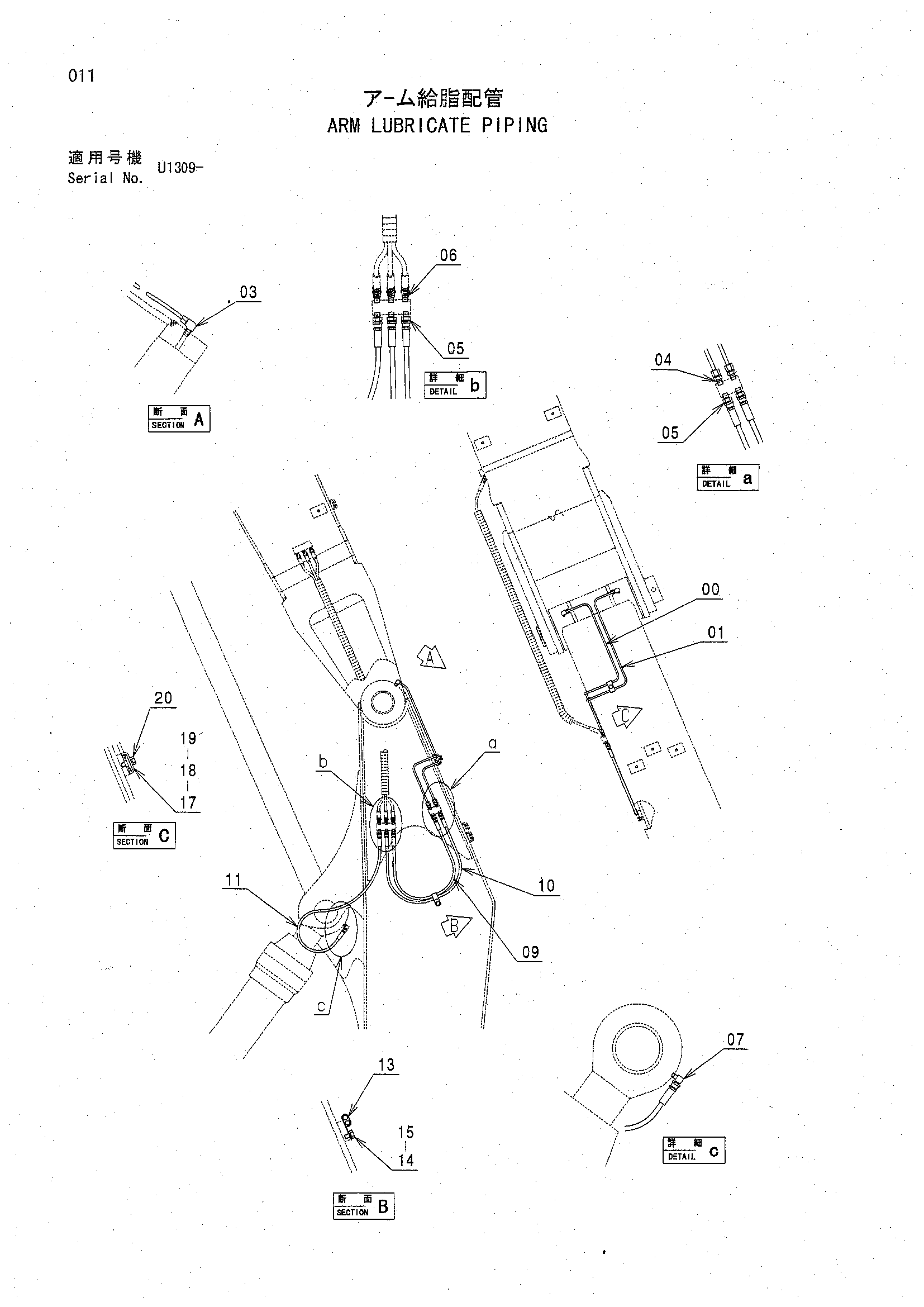

Заводская схема «Рукоять трубопроводы системы смазки» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4466555 | Трубка | 1 |
| 01 | 4466556 | Трубка | 1 |
| 03 | 4130175 | Штуцер трубки | 2 |
| 04 | 4130169 | Штуцер трубки | 2 |
| 05 | 4154651 | Адаптер | 5 |
| 06 | 4154655 | Угловой штуцер | 3 |
| 07 | 4256211 | Угловой штуцер | 1 |
| 09 | 4269799 | Шланг | 1 |
| 10 | 4241307 | Шланг | 1 |
| 11 | 4305378 | Шланг | 1 |
| 13 | 4190292 | Зажим | 1 |
| 14 | J901016 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 17 | 4269656 | Хомут | 1 |
| 18 | 4269657 | Резиновая прокладка | 1 |
| 19 | 4269658 | Проставка | 1 |
| 20 | J011030 | Болт с шайбой | 1 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 20 | J271030 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
