Пилотные гидролинии (5) — HITACHI ZX330

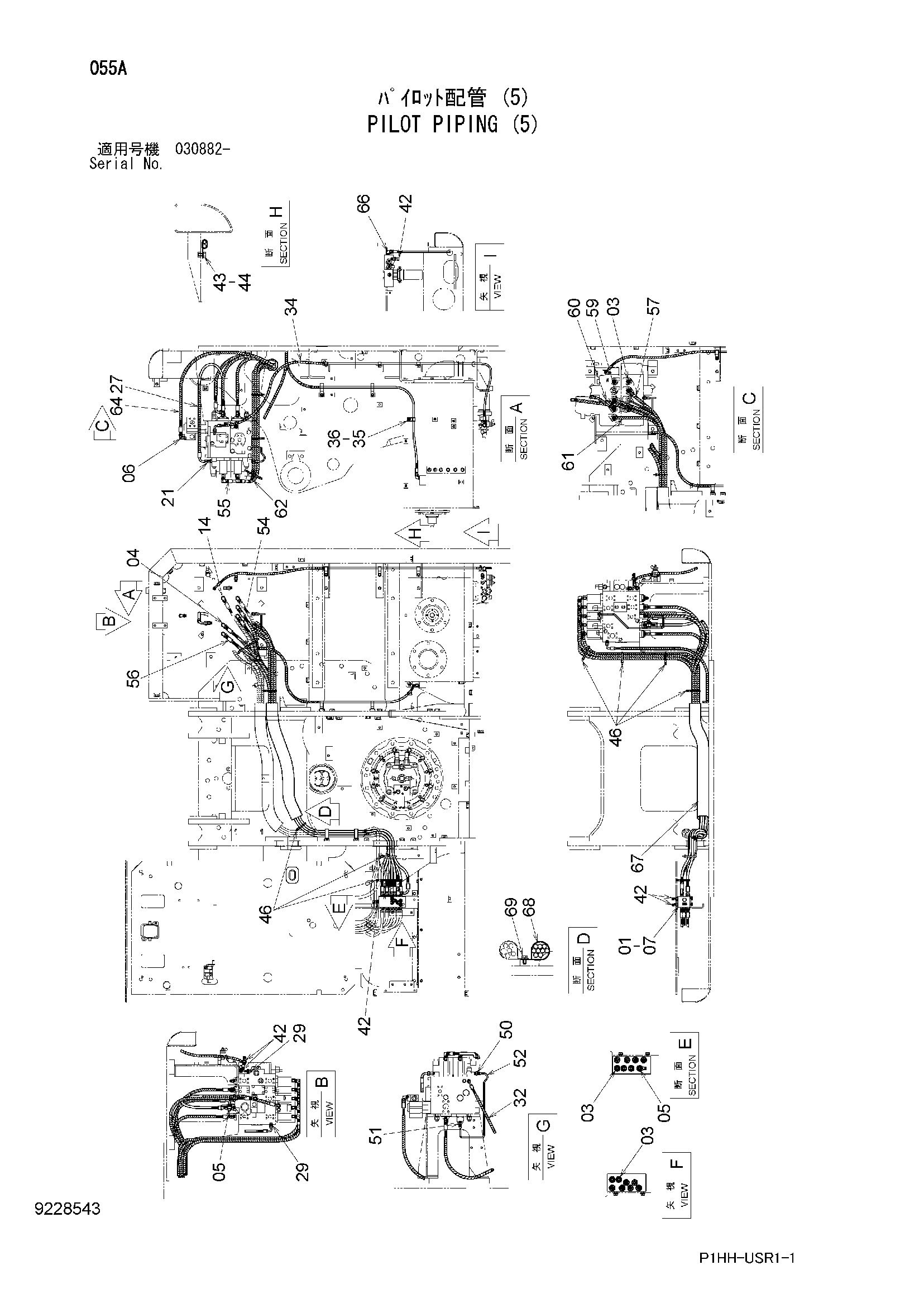

Заводская схема «Пилотные гидролинии (5)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852133 | Адаптер | 20 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208913 | Угловой штуцер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852433 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4445357 | Клапан регулировочный | 1 |
| 14 | 4208913 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4209931 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9190867 | Шланг в сборе | 1 |
| 27A | 4437738 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 29 | A852122 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9185486 | Шланг в сборе | 1 |
| 32A | 4428697 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 34 | 9228932 | Шланг в сборе | 1 |
| 34A | 4606825 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 4190292 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 42 | 4436535 | Датчик давления | 6 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4190292 | Зажим | 3 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4055312 | Ленточный зажим | 7 |
| 50 | 4255304 | Штуцер трубки | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4255305 | Штуцер трубки | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 3079449 | Трубка | 1 |
| 54 | 9228923 | Шланг в сборе | 1 |
| 54A | 4606816 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 4 |
| 55 | 9228925 | Шланг в сборе | 1 |
| 55A | 4606818 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 4 |
| 56 | 9228928 | Шланг в сборе | 1 |
| 56A | 4606821 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 4 |
| 57 | 9228929 | Шланг в сборе | 1 |
| 57A | 4606822 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 3 |
| 59 | 9228924 | Шланг в сборе | 1 |
| 59A | 4606817 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 3 |
| 60 | 9228926 | Шланг в сборе | 1 |
| 60A | 4606819 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 3 |
| 61 | 9228927 | Шланг в сборе | 1 |
| 61A | 4606820 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 3 |
| 62 | 9228930 | Шланг в сборе | 1 |
| 62A | 4606823 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 4 |
| 64 | 9228931 | Шланг в сборе | 1 |
| 64A | 4606824 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 5 |
| 66 | A852322 | Угловой штуцер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4441458 | Шланг | 2 |
| 68 | 4193816 | Зажим | 2 |
| 69 | J271020 | Болт с шайбой | 2 |
| 69A | J901020 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
