Электрический тип управление детали (гидромолот) — HITACHI ZX330

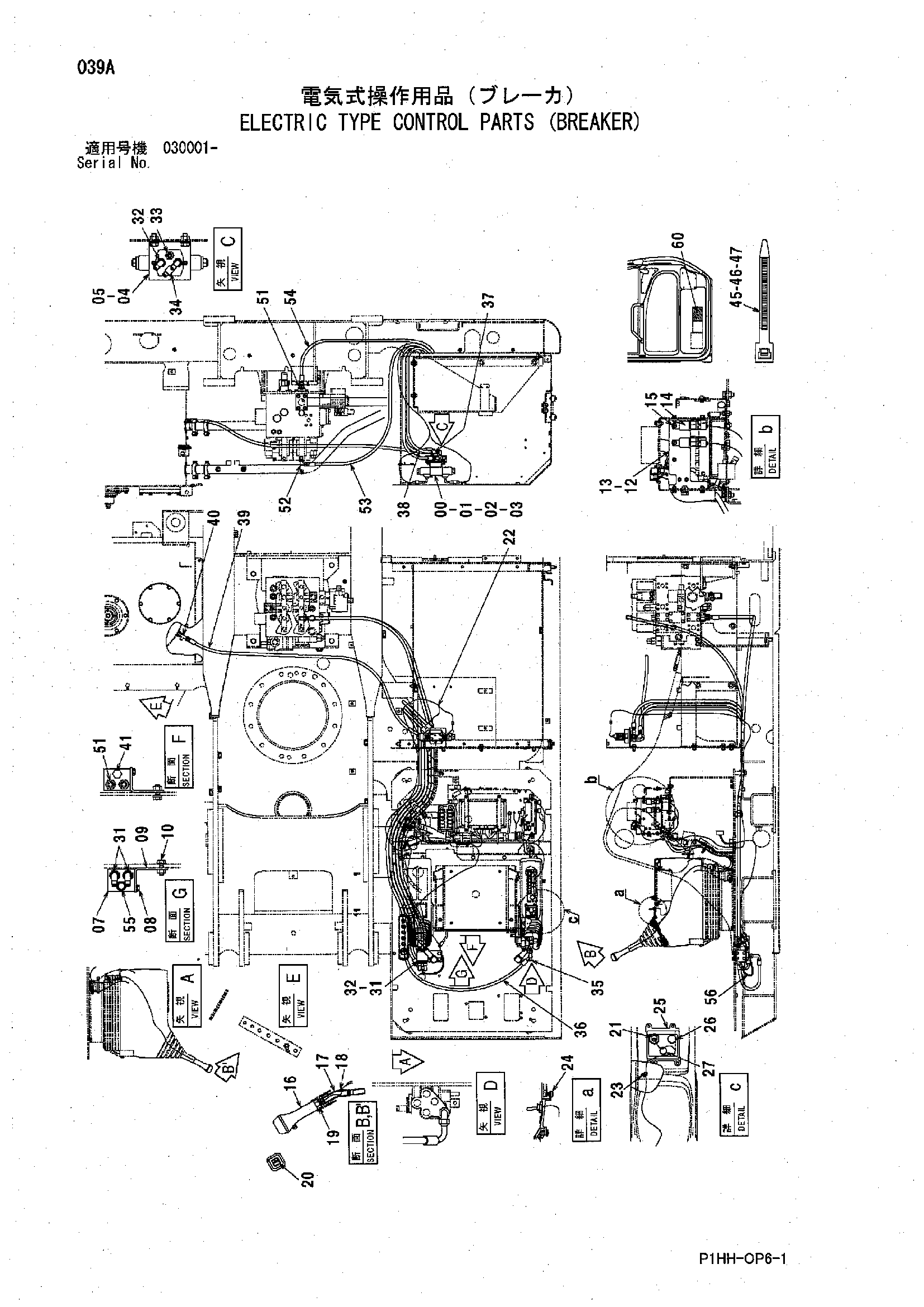

Заводская схема «Электрический тип управление детали (гидромолот)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350150 | Электромагнитный клапан | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | 4291461 | Кронштейн | 1 |
| 05 | J271230 | Болт с шайбой | 2 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4330230 | Челночный клапан | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 9761620 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8082783 | Кронштейн | 1 |
| 13 | J260616 | Болт с шайбой | 4 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | 4414207 | Реле | 2 |
| 15 | J460614 | Винт с шайбой | 2 |
| 16 | 4319774 | Рукоятка | 2 |
| 17 | 9739222 | Рычаг | 2 |
| 18 | 487081 | Резиновая втулка | 2 |
| 19 | J952014 | Гайка | 2 |
| 20 | 4455930 | Информационная табличка | 1 |
| 21 | 4242001 | Выключатель тумблер | 1 |
| 22 | 2046242 | Жгут проводов | 1 |
| 23 | 4300351 | Ленточный зажим | 2 |
| 24 | 4452613 | Самонарезающий винт | 4 |
| 25 | 3091842 | Панель | 1 |
| 26 | 4294437 | Колпачок | 1 |
| 27 | 4385236 | Колпачок | 1 |
| 31 | A852133 | Адаптер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4239976 | Унион S | 4 |
| 33 | 4154652 | Адаптер | 3 |
| 34 | 4154657 | Угловой штуцер | 1 |
| 35 | 4246672 | Соединительный штуцер | 1 |
| 36 | 4489590 | Шланг | 1 |
| 37 | 4448610 | Шланг | 1 |
| 38 | 4364584 | Шланг | 1 |
| 39 | 4313346 | Шланг | 1 |
| 40 | 4246385 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4093624 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4163044 | Ленточный зажим | 10 |
| 46 | 4121859 | Ленточный зажим | 4 |
| 47 | 4055312 | Ленточный зажим | 10 |
| 51 | A852133 | Адаптер | 3 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4208913 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 9207599 | Шланг в сборе | 1 |
| 53A | 4463968 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 1 |
| 54 | 9207598 | Шланг в сборе | 1 |
| 54A | 4463967 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 1 |
| 55 | 4436535 | Датчик давления | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4452432 | Жгут проводов | 1 |
| 60 | 4245758 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
