Рукоять трубопроводы (боковой трубопроводы) — HITACHI ZX330

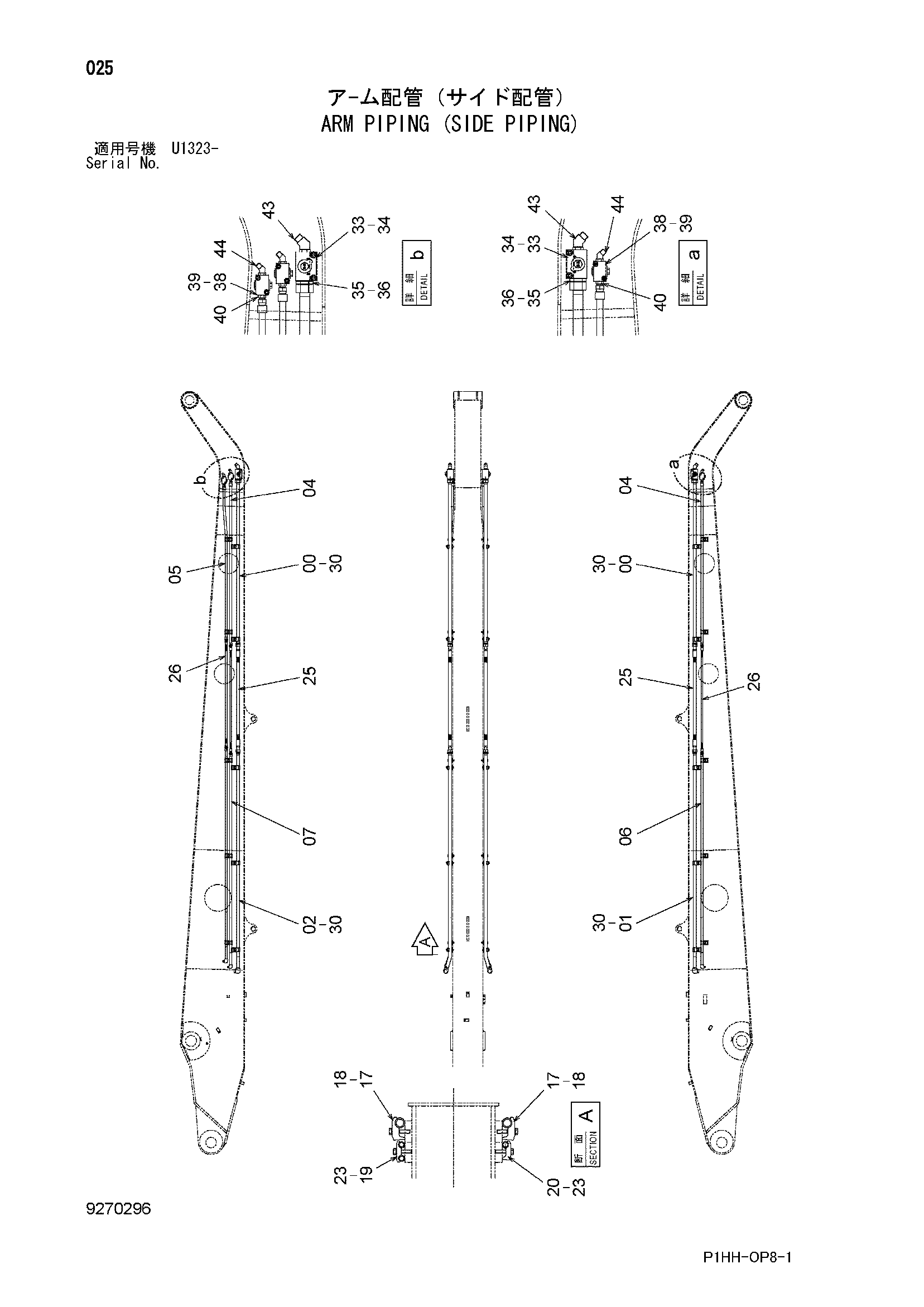

Заводская схема «Рукоять трубопроводы (боковой трубопроводы)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766602 | Трубка | 2 |
| 01 | 8106125 | Трубка | 1 |
| 02 | 8106126 | Трубка | 1 |
| 04 | 9766603 | Трубка | 2 |
| 05 | 8106127 | Трубка | 1 |
| 06 | 9766604 | Трубка | 1 |
| 07 | 9766605 | Трубка | 2 |
| 17 | 4190127 | Хомут трубки | 10 |
| 18 | J271265 | Болт с шайбой | 10 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4189858 | Хомут трубки | 5 |
| 20 | 4190125 | Хомут трубки | 5 |
| 23 | J271255 | Болт с шайбой | 10 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4275675 | Шланг | 2 |
| 26 | 4626099 | Шланг | 3 |
| 30 | 4187328 | Уплотнительное кольцо | 6 |
| 33 | 4447675 | Запорный клапан | 2 |
| 34 | J271090 | Болт с шайбой | 4 |
| 34A | J901090 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4205196 | Адаптер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4187329 | Уплотнительное кольцо | 2 |
| 38 | 4211313 | Запорный клапан | 3 |
| 39 | J260860 | Болт с шайбой | 6 |
| 39A | J900860 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4162963 | Адаптер | 3 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4173016 | Угловой штуцер | 2 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4095133 | Угловой штуцер | 3 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
