Открытый/клосе трубопроводы (OGR200B) — HITACHI ZX330

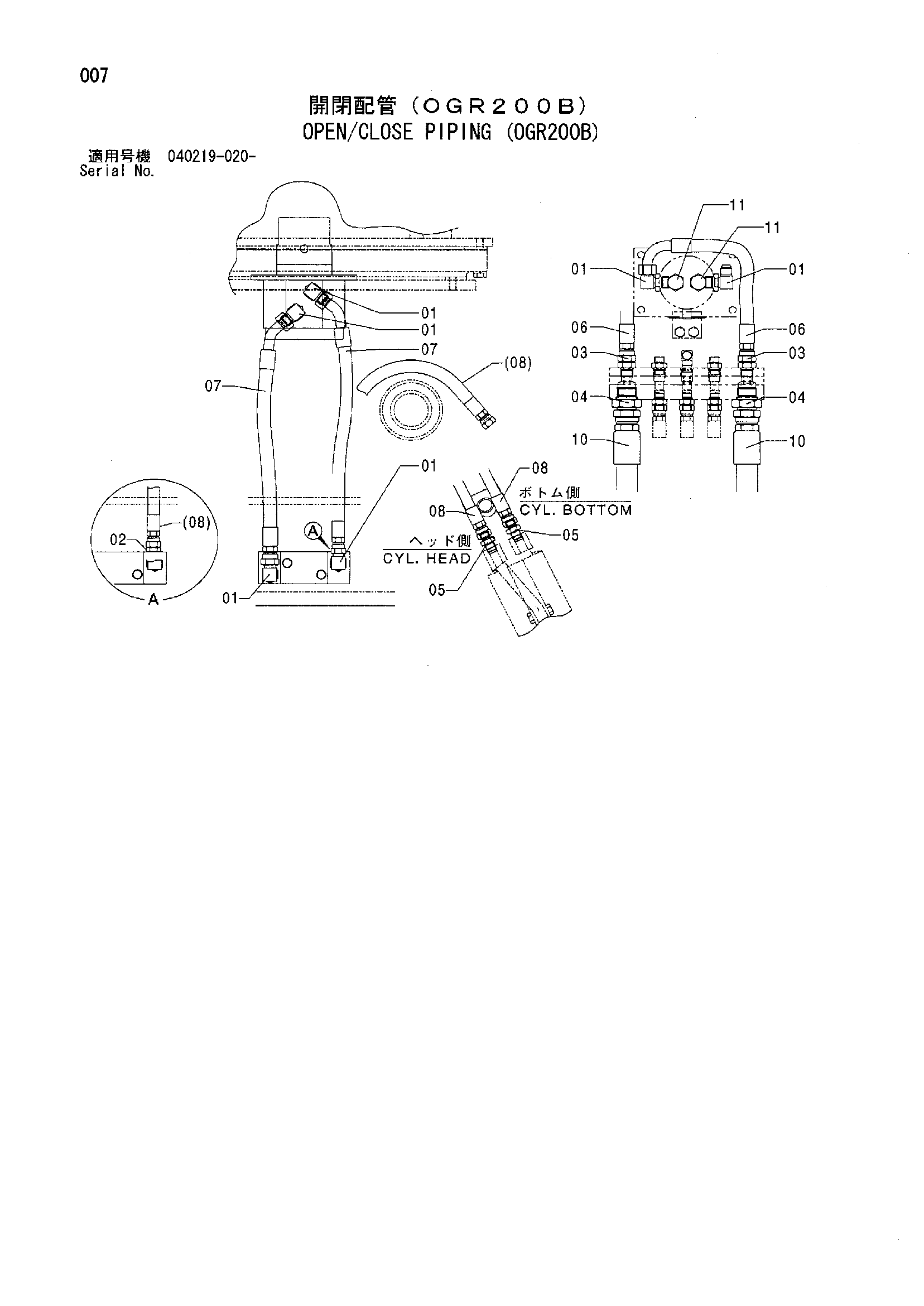

Заводская схема «Открытый/клосе трубопроводы (OGR200B)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4633089 | Угловой штуцер | 6 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4633080 | Адаптер | 8 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4633082 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4633083 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4633078 | Адаптер | 8 |
| 06 | 4633106 замена: 4658836 | Шланг | 2 |
| 07 | 4633105 | Шланг | 2 |
| 08 | 4658249 | Шланг | 8 |
| 10 | 4633103 замена: 4658835 | Шланг | 2 |
| 11 | 4633077 | Пробка | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
