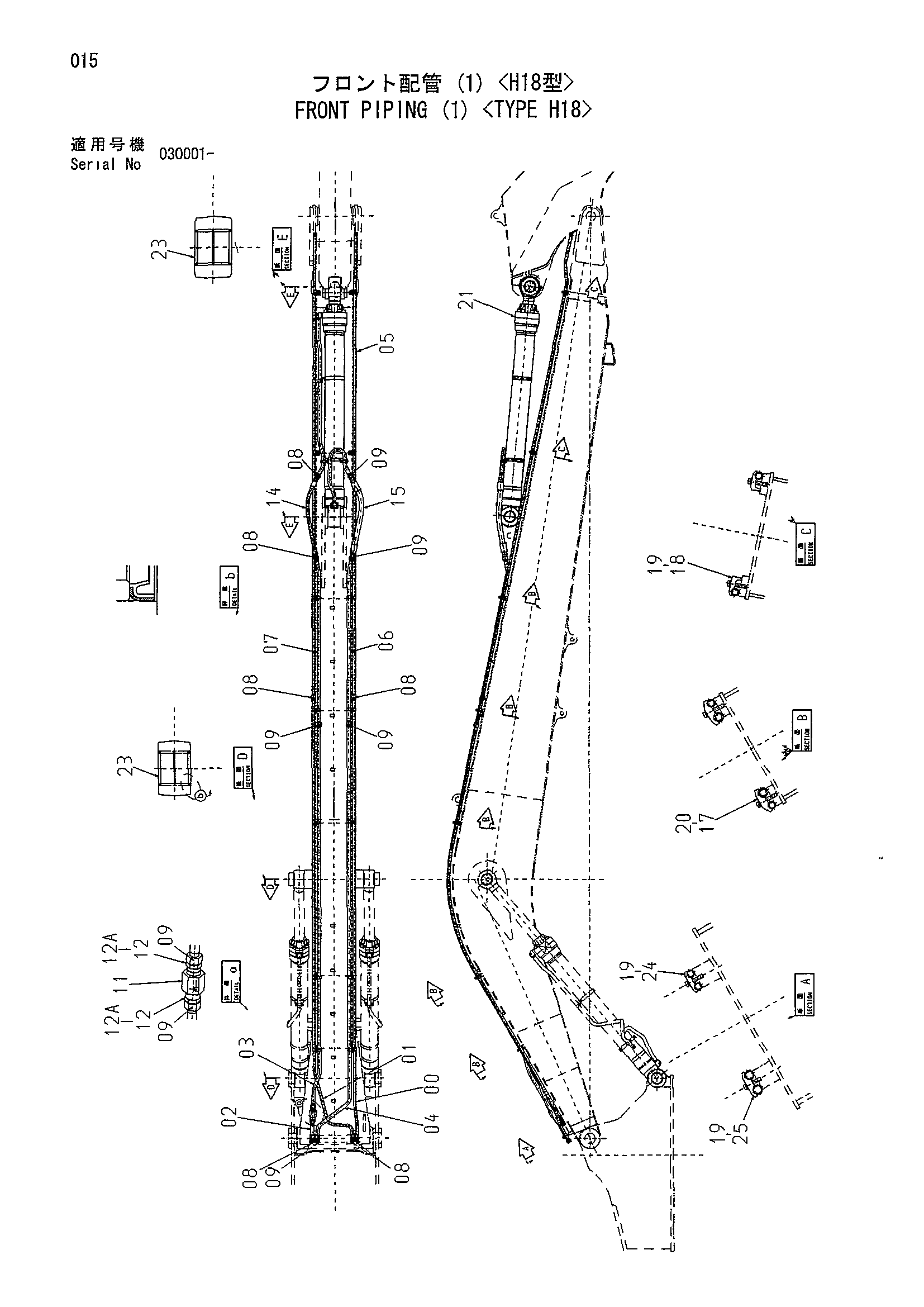

Гидролинии рабочего оборудования (1) <тип H18> — HITACHI ZX330
Заводская схема «Гидролинии рабочего оборудования (1) <тип H18>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083437 | Трубка | 1 |
| 01 | 8083438 | Трубка | 1 |
| 02 | 9756340 | Трубка | 1 |
| 03 | 8083439 | Трубка | 1 |
| 04 | 8083440 | Трубка | 1 |
| 05 | 8083441 | Трубка | 2 |
| 06 | 9756341 | Трубка | 1 |
| 07 | 9756343 | Трубка | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 7 |
| 09 | 4187329 | Уплотнительное кольцо | 7 |
| 11 | 9075046 | Клапан словретурн | 1 |
| 12 | A853180 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4345675 | Шланг | 1 |
| 15 | 4387252 | Шланг | 1 |
| 17 | 4153488 | Хомут трубки | 10 |
| 18 | 4190126 | Хомут трубки | 4 |
| 19 | J011260 | Болт с шайбой | 6 |
| 20 | J011270 | Болт с шайбой | 10 |
| 21 | 9164990 | Гидроцилиндр рукояти | 1 |
| 23 | 4085479 | Пылезащитное уплотнение | 12 |
| 24 | 4189859 | Хомут трубки | 1 |
| 25 | 4189860 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
