Рукоять <тип H18> — HITACHI ZX330

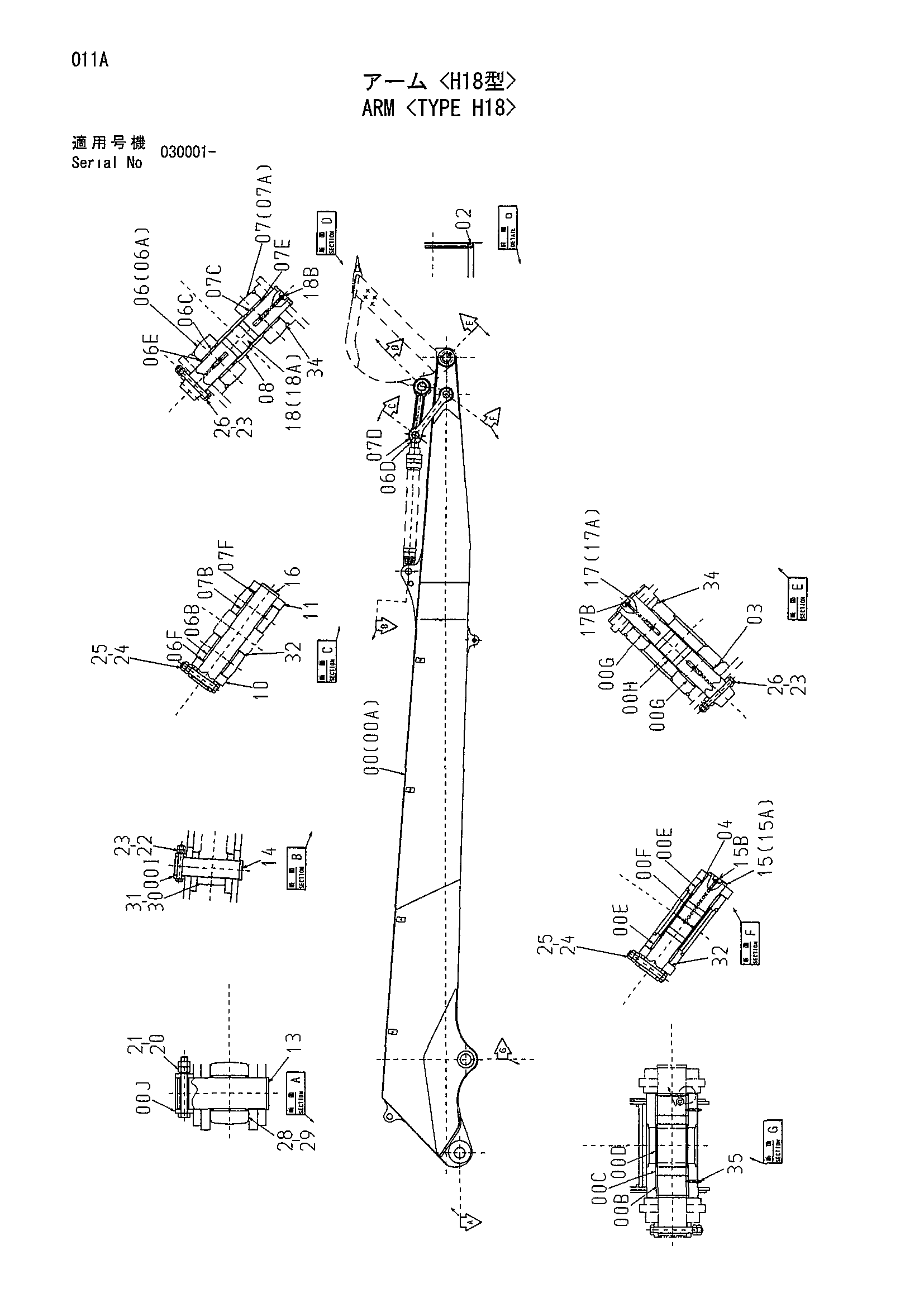

Заводская схема «Рукоять <тип H18>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040077 | Рукоять в сборе | 1 |
| 00A | 5007597 | Рукоять | 1 |
| 00B | 4381982 | Втулка | 2 |
| 00C | 4381983 | Втулка | 2 |
| 00D | 4451408 | Проставка | 1 |
| 00E | 4332286 | Втулка | 2 |
| 00F | 4363407 | Проставка | 1 |
| 00G | 4332287 | Втулка | 2 |
| 00H | 4341159 | Проставка | 1 |
| 00I | 4434951 | Ограничитель | 1 |
| 00J | 4421981 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 8066436 | Тяга в сборе | 1 |
| 06A | 2039566 | Тяга | 1 |
| 06B | 4352400 | Втулка | 2 |
| 06C | 4332287 | Втулка | 1 |
| 06D | J75481 | Пресс-маслёнка | 1 |
| 06E | 4067902 | Пылезащитное уплотнение | 1 |
| 06F | 4084578 | Пылезащитное уплотнение | 2 |
| 07 | 8066431 | Тяга в сборе | 1 |
| 07A | 2039565 | Тяга | 1 |
| 07B | 4352400 | Втулка | 2 |
| 07C | 4332287 | Втулка | 1 |
| 07D | J75481 | Пресс-маслёнка | 1 |
| 07E | 4067902 | Пылезащитное уплотнение | 1 |
| 07F | 4084578 | Пылезащитное уплотнение | 2 |
| 10 | 8066438 | Тяга | 1 |
| 11 | 3076177 | Тяга | 1 |
| 13 | 3085931 | Палец | 1 |
| 14 | 3076168 | Палец | 1 |
| 15 | 9096918 | Палец | 1 |
| 15A | 3036971 | Палец | 1 |
| 15B | J75481 | Пресс-маслёнка | 1 |
| 16 | 3076262 | Палец | 1 |
| 17 | 9177324 | Палец | 1 |
| 17A | 3084524 | Палец | 1 |
| 17B | J75481 | Пресс-маслёнка | 2 |
| 18 | 9177325 | Палец | 1 |
| 18A | 3084525 | Палец | 1 |
| 18B | J75481 | Пресс-маслёнка | 2 |
| 20 | M222406 | Болт | 1 |
| 21 | J951024 | Гайка | 2 |
| 22 | 4435123 | Стопорный палец | 1 |
| 23 | J950016 | Гайка | 6 |
| 24 | 4435125 | Стопорный палец | 2 |
| 25 | J950020 | Гайка | 4 |
| 26 | 4435129 | Стопорный палец | 2 |
| 28 | 4387440 | Упорная пластина | 2 |
| 29 | 4387443 | Упорная пластина | 1 |
| 30 | 4366693 | Упорная пластина | 2 |
| 31 | 4370472 | Упорная пластина | 1 |
| 32 | 4366692 | Упорная пластина | 6 |
| 34 | 4089028 | Уплотнительное кольцо | 4 |
| 35 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
