Пилотные гидролинии (4-2) — HITACHI ZX330

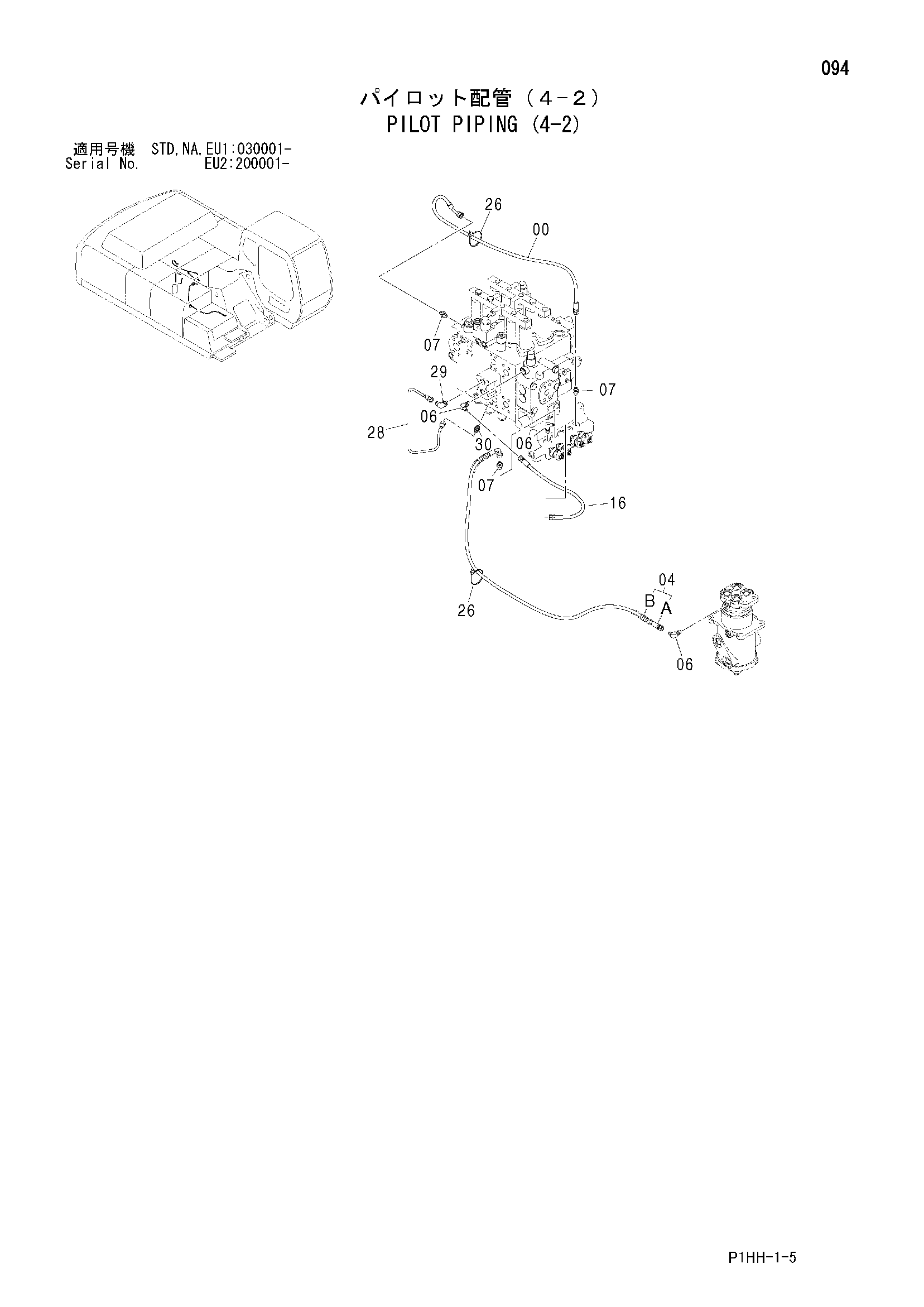

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427781 | Шланг | 1 |
| 04 | 9190859 | Шланг в сборе | 1 |
| 04A | 4465682 | Шланг (SI) | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4442331 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 2 |
| 28 | 3079448 | Трубка | 1 |
| 29 | 4293950 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4255304 | Штуцер трубки | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
