Основные гидролинии (PTO)(моноблочный стрела) — HITACHI ZX330

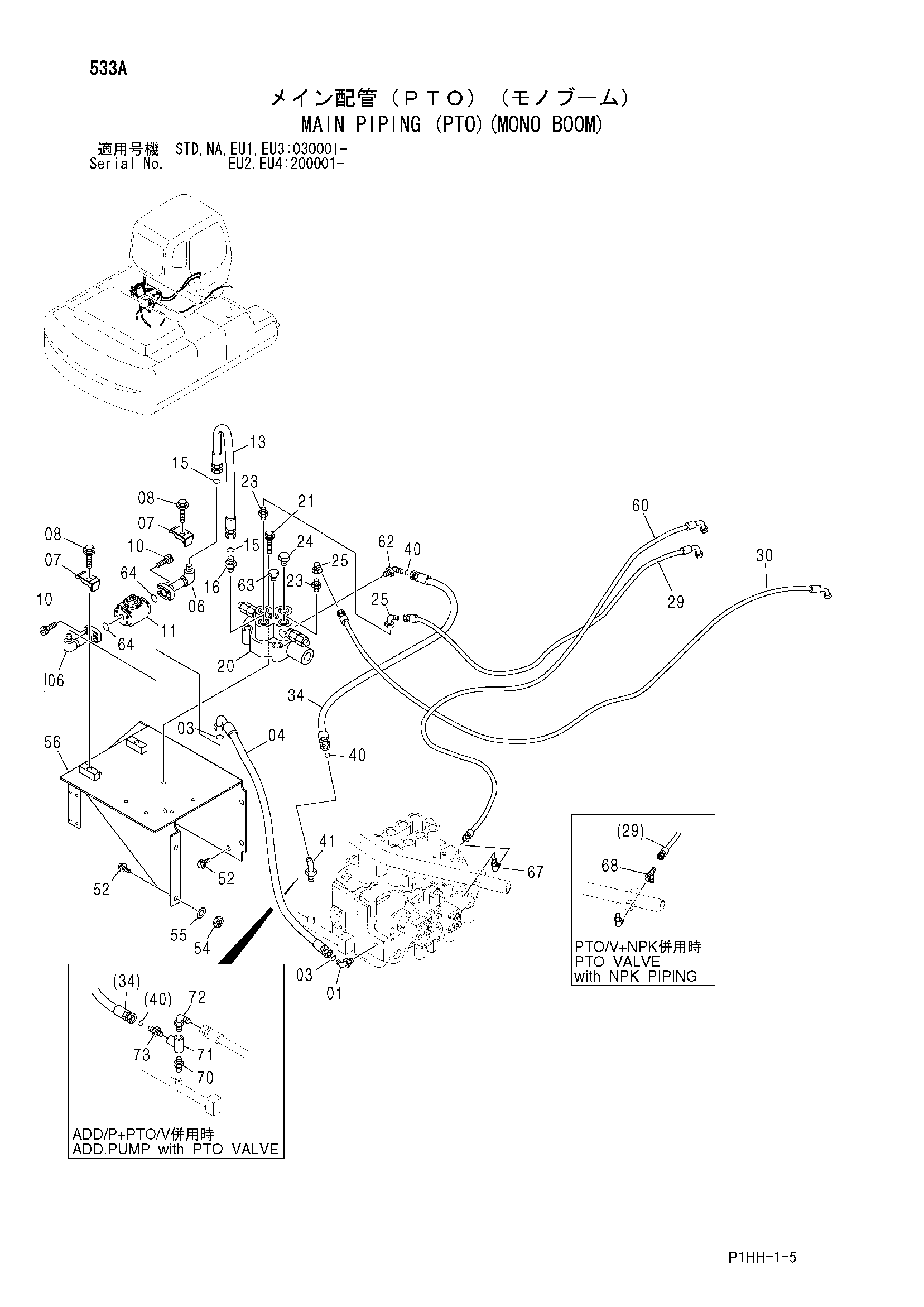

Заводская схема «Основные гидролинии (PTO)(моноблочный стрела)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853366 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4273204 | Шланг | 1 |
| 06 | 9757781 | Трубка | 2 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J271260 | Болт с шайбой | 2 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 10 | J781035 | Болт с внутренним шестигранником | 8 |
| 11 | 4330223 | Клапан словретур | 1 |
| 13 | 4273356 | Шланг | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | A853146 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4401481 | Гидрораспределитель | 1 |
| 21 | J271285 | Болт с шайбой | 3 |
| 21A | J901285 | Болт | 1 |
| 21B | J222012 | Плоская шайба | 1 |
| 23 | A852143 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4174541 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4239976 | Унион S | 2 |
| 29 | 4387816 | Шланг | 1 |
| 30 | 4368094 | Шланг | 1 |
| 34 | 4407812 | Шланг | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | A853386 | Угловой штуцер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4208967 | Адаптер | 1 |
| 52 | J281030 | Болт с шайбой | 7 |
| 52A | J901030 | Болт | 1 |
| 52B | 4486055 | Плоская шайба | 1 |
| 54 | J950010 | Гайка | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 56 | 7041454 | Кронштейн | 1 |
| 60 | 4415389 | Шланг | 1 |
| 62 | A853346 | Угловой штуцер | 1 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4092534 | Пробка | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 971489 | Уплотнительное кольцо | 2 |
| 65 | 4458842 | Соединительный штуцер | 1 |
| 67 | A852333 | Угловой штуцер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4340525 | Адаптер | 1 |
| 70A | 4506429 | Уплотнительное кольцо | 1 |
| 71 | 94-0663 | Тройник | 1 |
| 72 | 4272267 | Угловой штуцер | 1 |
| 73 | 4208967 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
