Предохранительный трубопроводы <230> — HITACHI ZX330

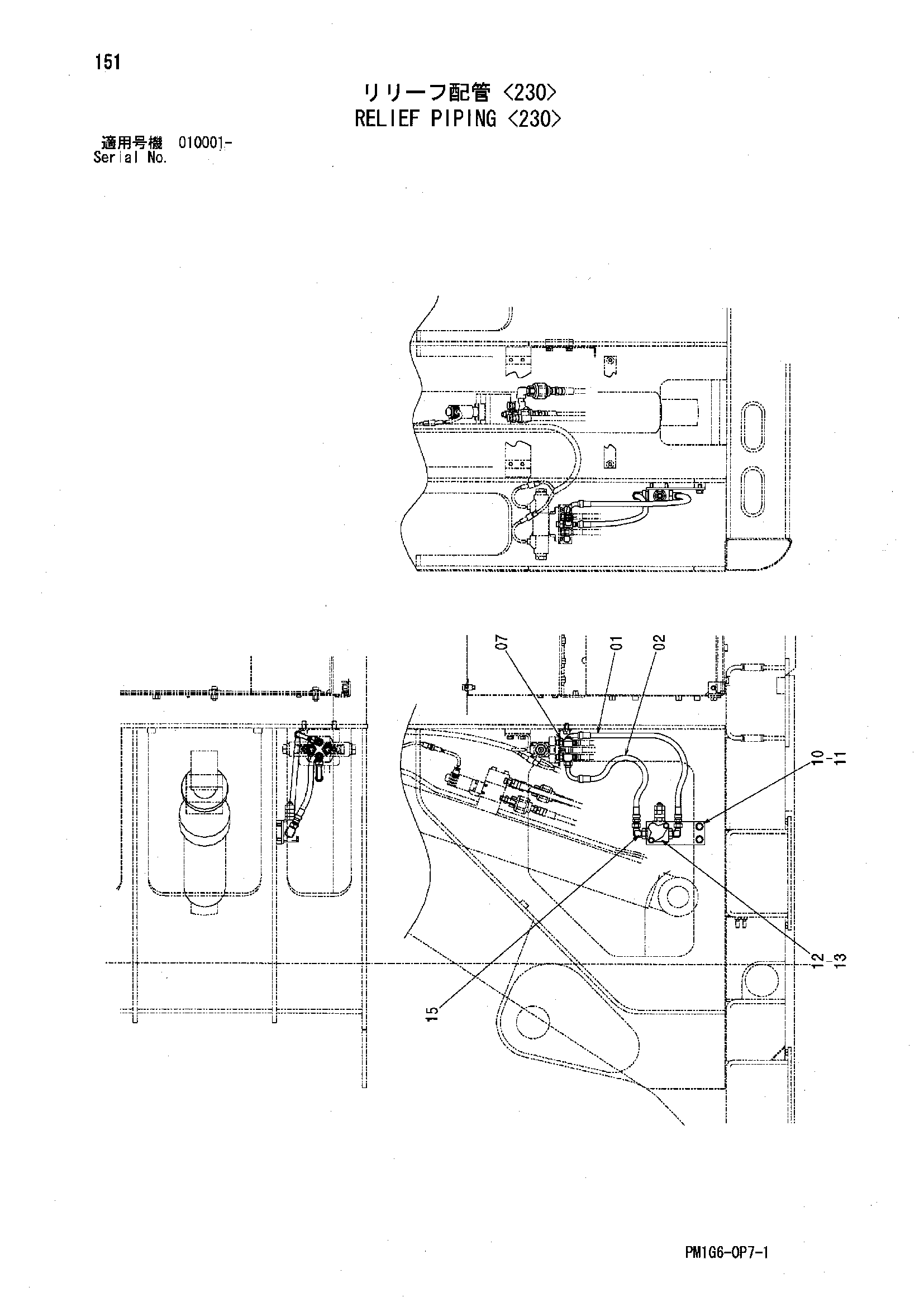

Заводская схема «Предохранительный трубопроводы <230>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4295824 | Шланг | 1 |
| 02 | 4460261 | Шланг | 1 |
| 07 | A852433 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4464940 | Кронштейн | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4342051 | Предохранительный клапан | 1 |
| 13 | J260860 | Болт с шайбой | 2 |
| 13A | J900860 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4200471 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
