Телеско трубопроводы (1) — HITACHI ZX330

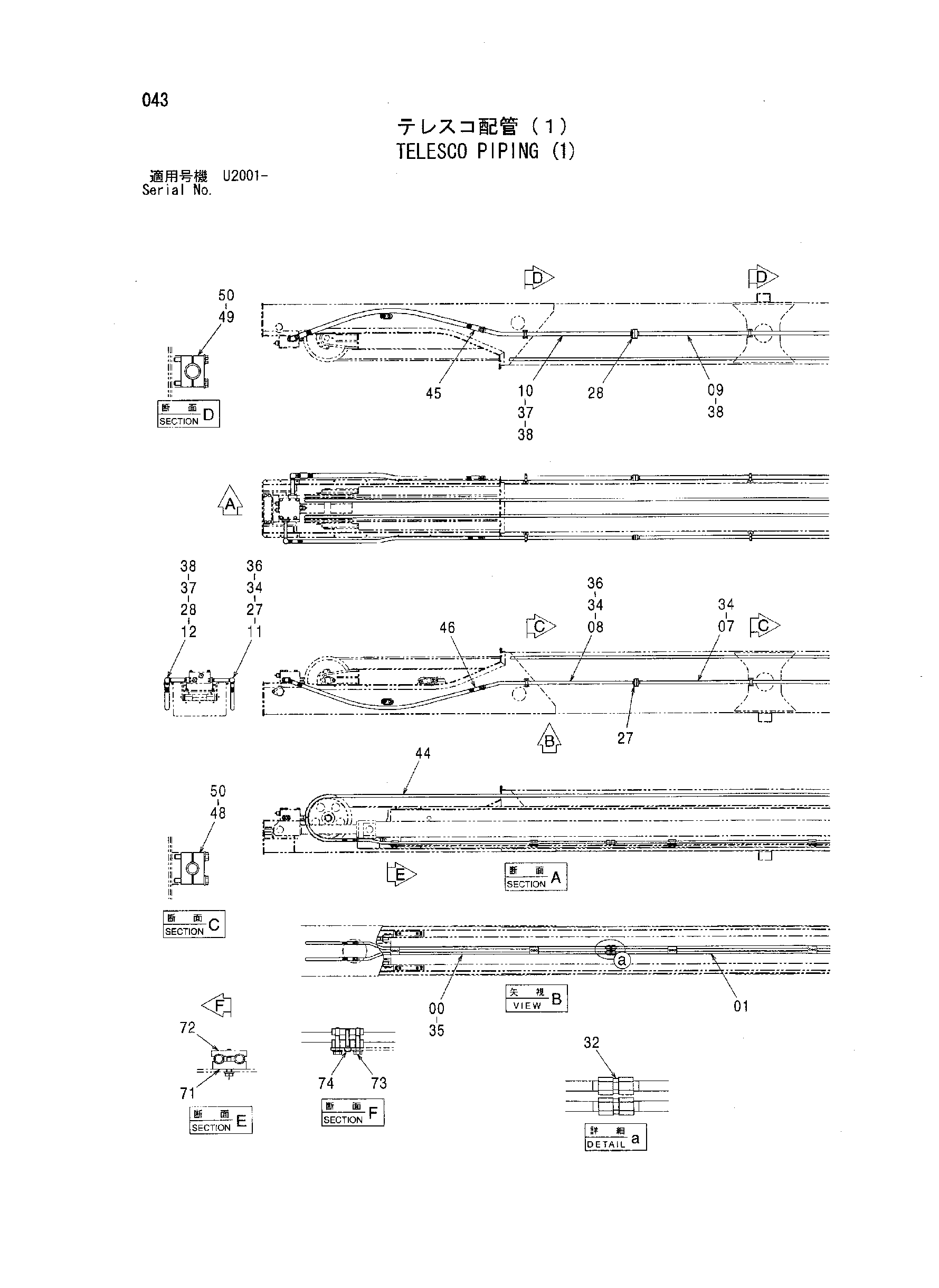

Заводская схема «Телеско трубопроводы (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9759540	Трубка	2
01	9759542	Трубка	2
07	9759476	Трубка	1
08	9759474	Трубка	1
09	9759473	Трубка	1
10	9759475	Трубка	1
11	9759478	Трубка	1
12	9759477	Трубка	1
27	M341240	Болт с внутренним шестигранником	8
28	M341450	Болт с внутренним шестигранником	8
32	4224932	Адаптер	2
32A	4506424	Уплотнительное кольцо	2
34	4187328	Уплотнительное кольцо	3
35	4187308	Уплотнительное кольцо	2
36	966993	Уплотнительное кольцо	2
37	4508805	Уплотнительное кольцо	2
38	4187329	Уплотнительное кольцо	3
44	4482440	Шланг	2
45	4483572	Шланг	1
46	4286824	Шланг	1
48	4334363	Хомут трубки	4
49	4334364	Хомут трубки	4
50	J011285	Болт с шайбой	8
50	J271285 замена: J901285	Болт с шайбой	8
50	J271285 замена: J222012	Болт с шайбой	8
71	4624511	Хомут трубки	4
72	4480755	Хомут трубки	4
73	J271265	Болт с шайбой	8
73A	J901265	Болт	1
73B	J222012	Плоская шайба	1
74	M341050	Болт с внутренним шестигранником	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
