Подъём устройство — HITACHI ZX330

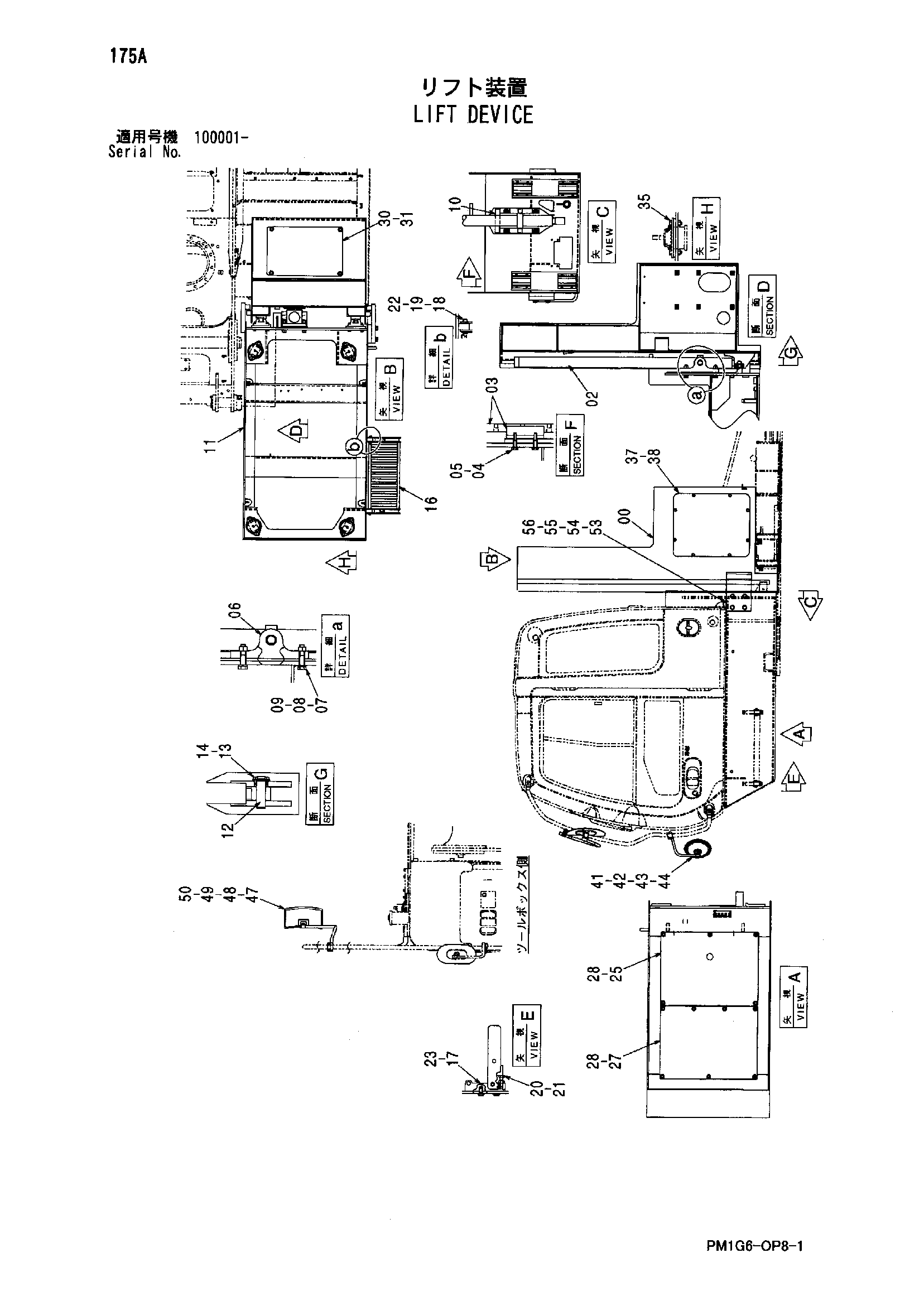

Заводская схема «Подъём устройство» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019787	Башенный	1
02	4608554	Гидроцилиндр	1
03	4608628	Направляющая	1
04	J921260	Болт	16
05	J222012	Шайба	16
06	4608633	Кронштейн	2
07	J912090	Болт	4
08	A590920	Пружинная шайба	4
09	M660020	U-образная гайка	4
10	4612460	Пластина	1
11	6022118	Платформа	1
12	4608637	Палец	1
13	X4245	Стопорная пластина	1
14	J271020	Болт с шайбой	2
14A	J901020	Болт	1
14B	J222010	Шайба	1
16	8077730	Ступень	1
17	3070254	Кронштейн	2
18	4338267	Палец	2
19	4022700	Стопорный палец	2
20	J901240	Болт	2
21	J950012	Гайка	2
22	A590116	Плоская шайба	2
23	J271225	Болт с шайбой	4
23A	J901225	Болт	1
23B	J222012	Шайба	1
25	8092991	Крышка	1
27	3100122	Крышка	1
28	J281025	Болт с шайбой	12
28A	J901025	Болт	1
28B	4486055	Шайба	1
30	4608355	Крышка	1
31	J281225	Болт с шайбой	4
31A	J901225	Болт	1
31B	4249324	Шайба	1
35	J921240	Болт	8
37	4472902	Крышка	1
38	J271025	Болт с шайбой	8
38A	J901025	Болт	1
38B	J222010	Шайба	1
41	4208674	Зеркало	1
42	8056067	Стойка	1
43	4201441	Хомут	1
44	J260845	Болт с шайбой	2
44A	J900845	Болт	1
44B	A590108	Плоская шайба	1
47	4426821	Зеркало	1
48	8063550	Стойка	1
49	4355757	Хомут	1
50	J260850	Болт с шайбой	2
50A	J900850	Болт	1
50B	A590108	Плоская шайба	1
53	9765004	Кронштейн	1
54	J921865	Болт	4
55	J257218	Пружинная шайба	4
56	4114406	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
