Пилотный клапан — HITACHI ZX330

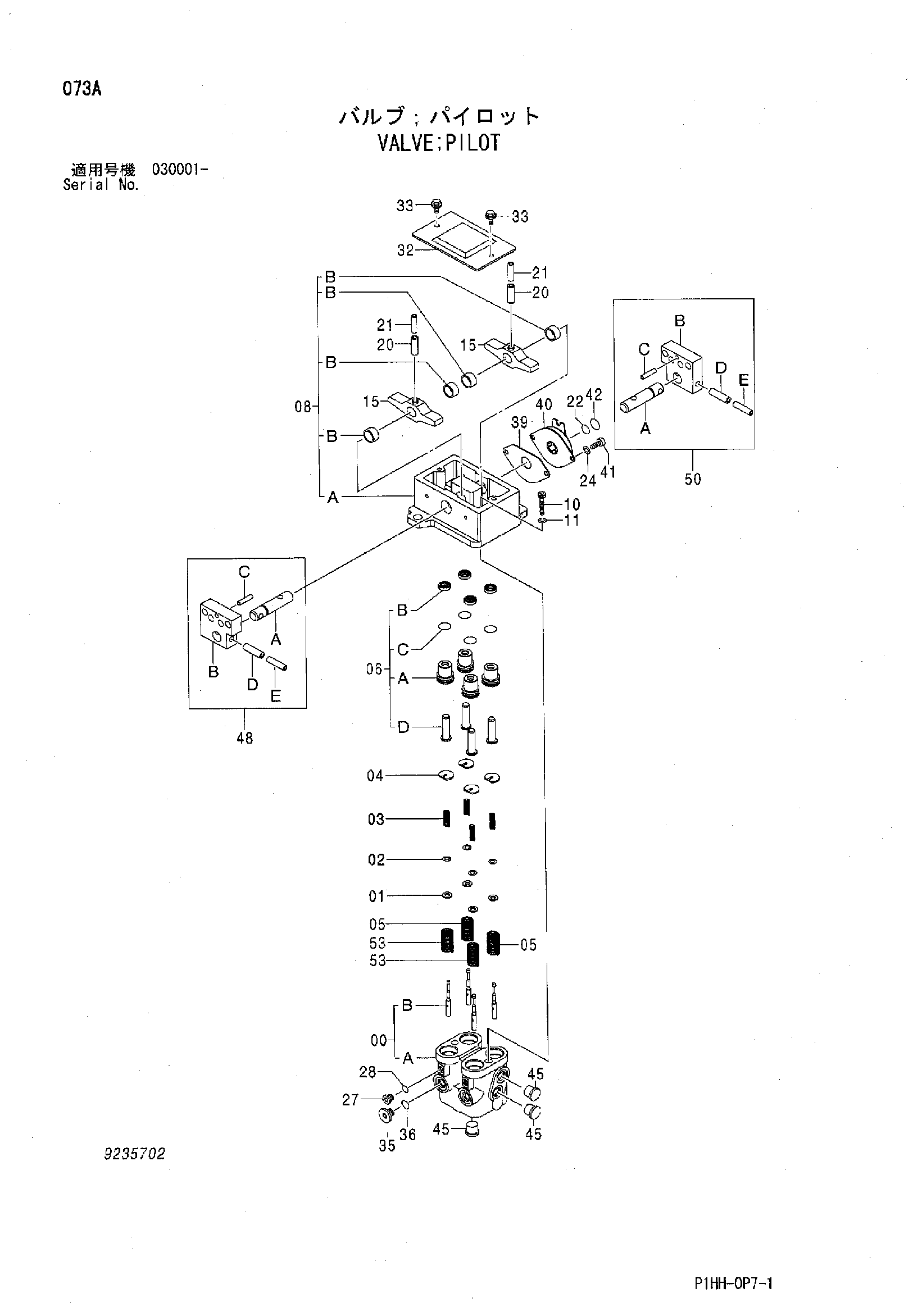

Заводская схема «Пилотный клапан» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8092248	Корпус	1
01	4319299	Проставка	4
02	4203411	Регулировочная шайба 0.1mm	2
03	4368629	Пружина сжатия	4
04	4364970	Направляющая пружины	4
05	4368630	Пружина сжатия	2
06	9226367	Пусхер в сборе	4
06A	4447050	Масляное уплотнение	1
06B	4602154	Толкатель	1
06C	3099628	Втулка	1
06D	4201993	Уплотнительное кольцо	1
08	9221906	Держатель	1
08A	2048907	Держатель	1
08B	4437433	Втулка	4
10	J781030	Болт с внутренним шестигранником	2
11	A590910	Пружинная шайба	2
15	3098245	Кулачок	2
20	4027427	Пружинный штифт	2
21	4213419	Пружинный штифт	2
22	4185600	Уплотнительное кольцо	1
24	A590906	Пружинная шайба	2
27	4217651	Пробка	2
28	4113154	Уплотнительное кольцо	2
32	8077903	Крышка	1
33	J260614	Болт с шайбой	2
33A	J900614	Болт	1
33B	A590106	Плоская шайба	1
35	4208977	Пробка	2
36	964255	Уплотнительное кольцо	2
39	4437432	Сиденье резиновый	1
40	4428902	Амортизатор	1
41	J780612	Болт с внутренним шестигранником	2
42	4447067	Уплотнительное кольцо	1
45	4365332	Колпачок резиновый	6
48	9221907	Палец	1
48A	4486804	Палец	1
48B	3097314	Кронштейн	1
48C	4205318	Пружинный штифт	1
48D	4205317	Пружинный штифт	1
50	9221916	Палец	1
50A	4425305	Палец	1
50B	3097314	Кронштейн	1
50C	4051262	Пружинный штифт	1
50D	4205318	Пружинный штифт	1
50E	4205317	Пружинный штифт	1
53	4448724	Пружина сжатия	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
