Гидроцилиндр стрелы (левый) — HITACHI ZX330

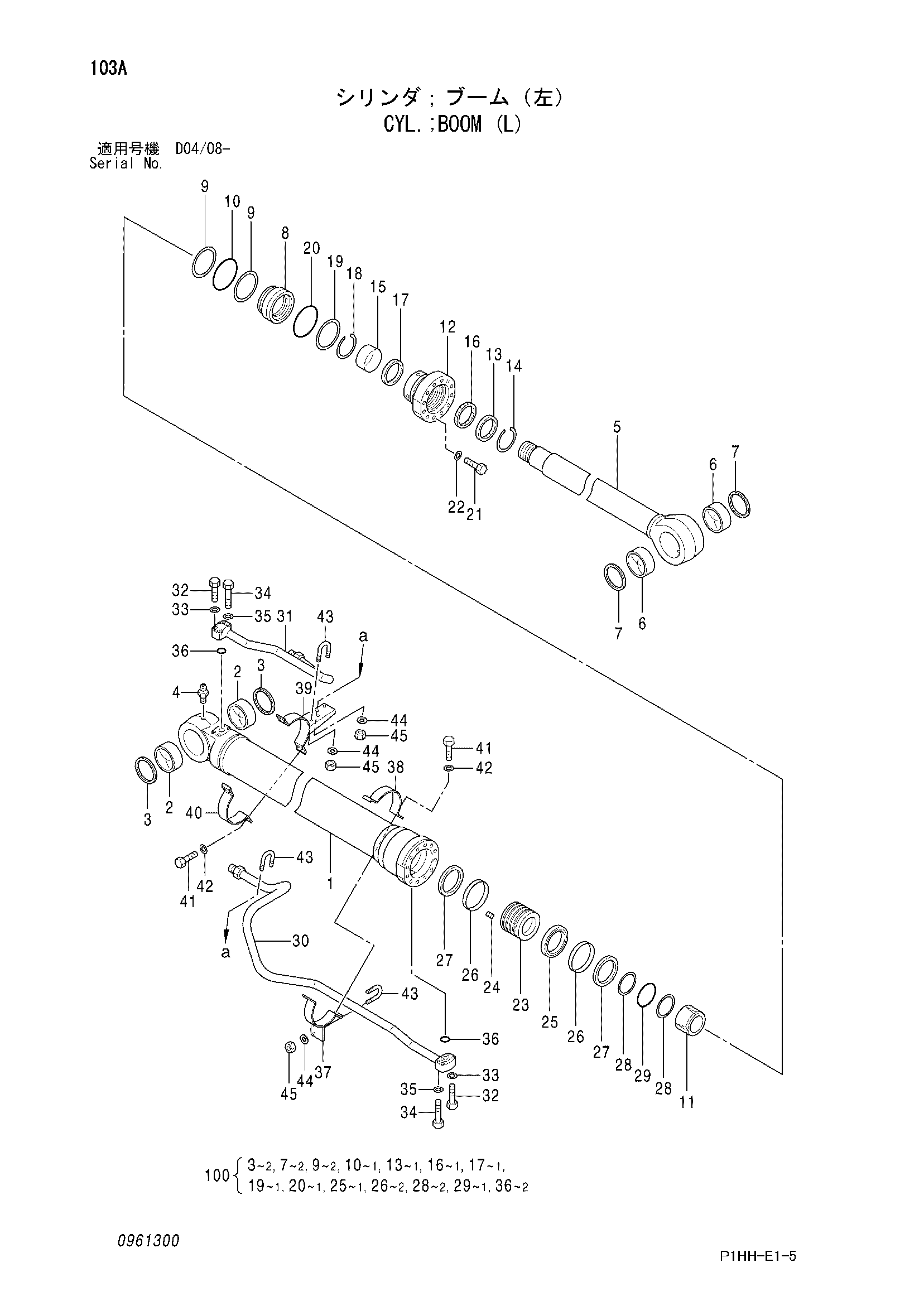

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4611474	Гидроцилиндр стрелы	1
1-29	0961201	Гидроцилиндр	1
1	0961202	Труба гидроцилиндра	1
2	4381855	Втулка	2
3	4085479	Пылезащитное уплотнение	2
4	0920505	Штуцер	1
5	0961203	Шток поршня	1
6	4381855	Втулка	2
7	4085479	Пылезащитное уплотнение	2
8	0961204	Втулка	1
9	0961205	Опорное кольцо	2
10	0961206	Уплотнительное кольцо	1
11	0961207	Плунжер	1
12	0961208	Головка гидроцилиндра	1
13	0961209	Пылезащитное уплотнение	1
14	0961210	Стопорное кольцо	1
15	0961211	Втулка	1
16	0961212	Манжета	1
17	0961213	Кольцо	1
18	0961214	Стопорное кольцо	1
19	0961205	Опорное кольцо	1
20	0961206	Уплотнительное кольцо	1
21	0961215	Болт	12
22	0961216	Шайба	12
23	0961217	Поршень	1
24	0961218	Винт	1
25	0961219	Поршневое кольцо	1
26	0961220	Износостойкое кольцо	2
27	0961221	Кольцо	2
28	0961222	Опорное кольцо	2
29	0961223	Уплотнительное кольцо	1
30	0961301	Трубка	1
31	0961302	Трубка	1
32	0961226	Болт	4
33	0961227	Шайба	4
34	0961228	Болт	4
35	0961227	Шайба	4
36	0961229	Уплотнительное кольцо	2
37	0961230	Кронштейн	1
38	0961231	Лента	1
39	0961303	Кронштейн	1
40	0961233	Лента	1
41	0961234	Болт	6
42	0961227	Шайба	6
43	0961235	Зажим	3
44	0961236	Шайба	6
45	0961237	Гайка	6
100	4640107	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
