4 Ходовой многофункциональный рычаг детали (STD) — HITACHI ZX330

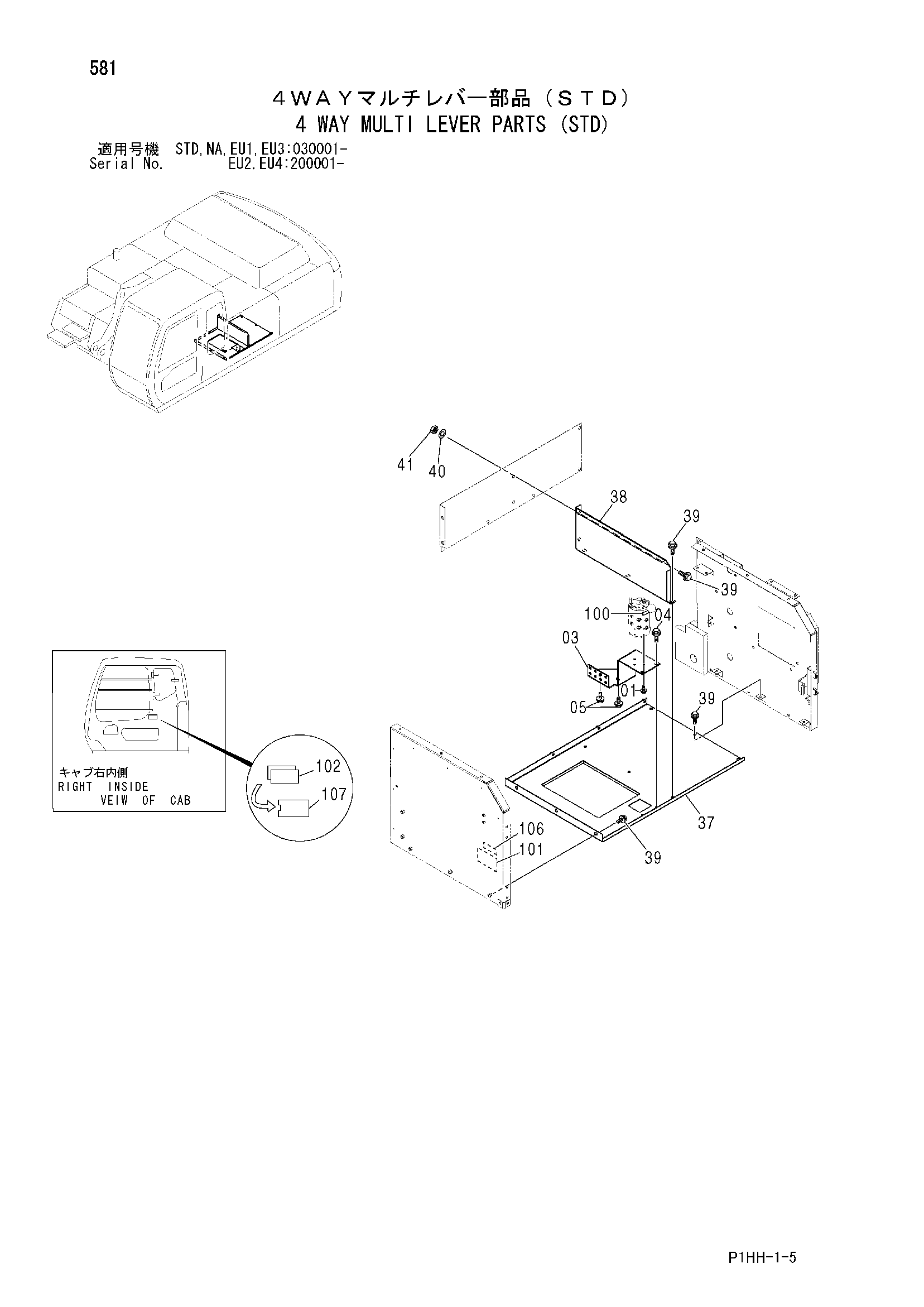

Заводская схема «4 Ходовой многофункциональный рычаг детали (STD)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020816 | Болт с шайбой | 4 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 03 | 8082970 | Кронштейн | 1 |
| 04 | J031030 | Болт с шайбой | 2 |
| 04 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 05 | J021030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 37 | 7040374 | Крышка | 1 |
| 38 | 3073733 | Крышка | 1 |
| 39 | J031025 | Болт с шайбой | 11 |
| 39 | J281025 замена: J901025 | Болт с шайбой | 11 |
| 40 | J217083 | Шайба | 2 |
| 41 | J950010 | Гайка | 2 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 106 | 4372968 | Информационная табличка | 1 |
| 107 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
