Рукоять освещение — HITACHI ZX330

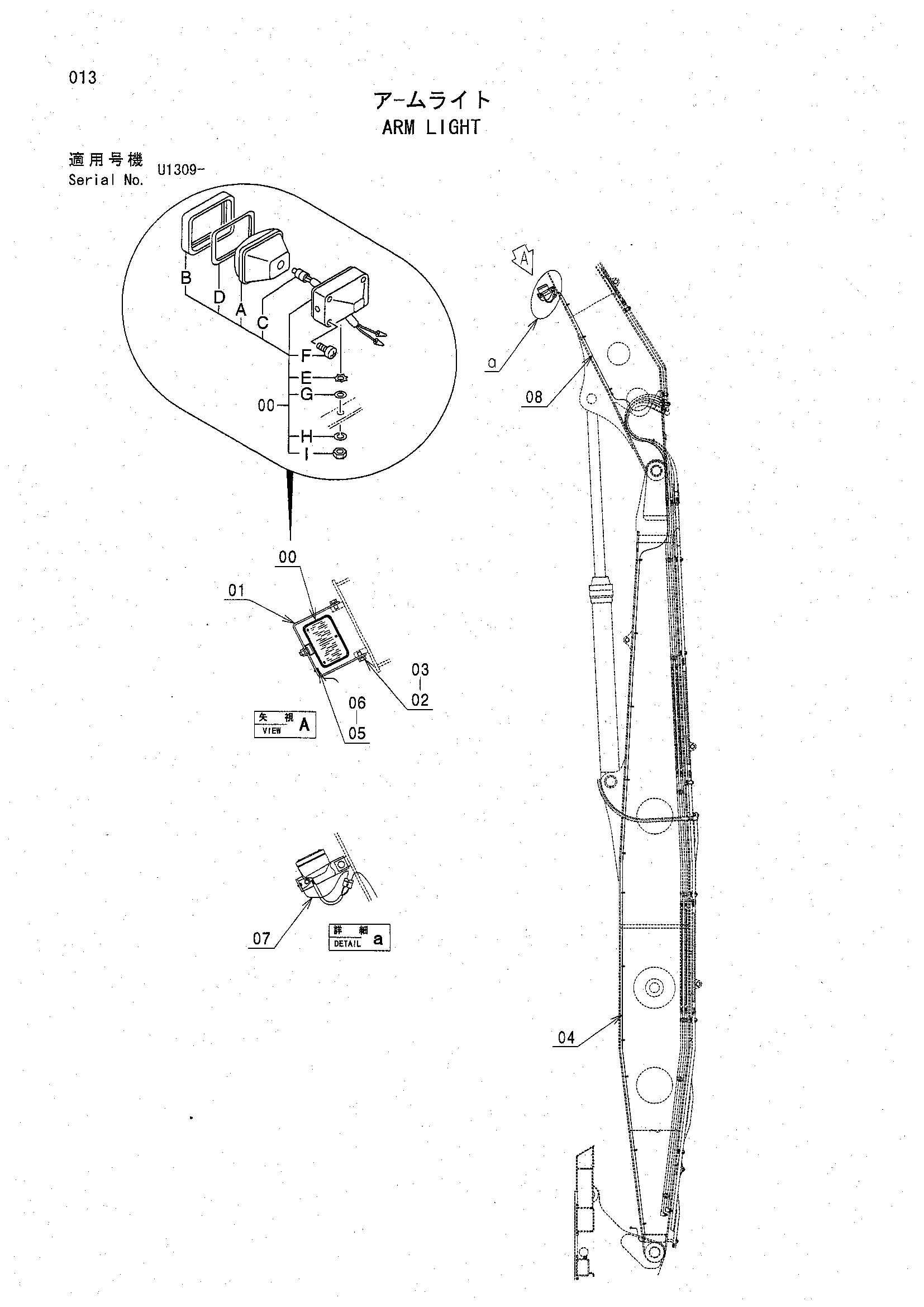

Заводская схема «Рукоять освещение» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4326800 | Фара | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 1 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4466467 | Кронштейн | 1 |
| 02 | J901425 | Болт | 2 |
| 03 | A590914 | Пружинная шайба | 2 |
| 04 | 4463885 | Жгут проводов | 1 |
| 05 | M430613 | Винт | 1 |
| 06 | A590906 | Пружинная шайба | 1 |
| 07 | 4254604 | Жгут проводов | 1 |
| 08 | 4430382 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
