Масляный фильтр трубопроводы — HITACHI ZX330

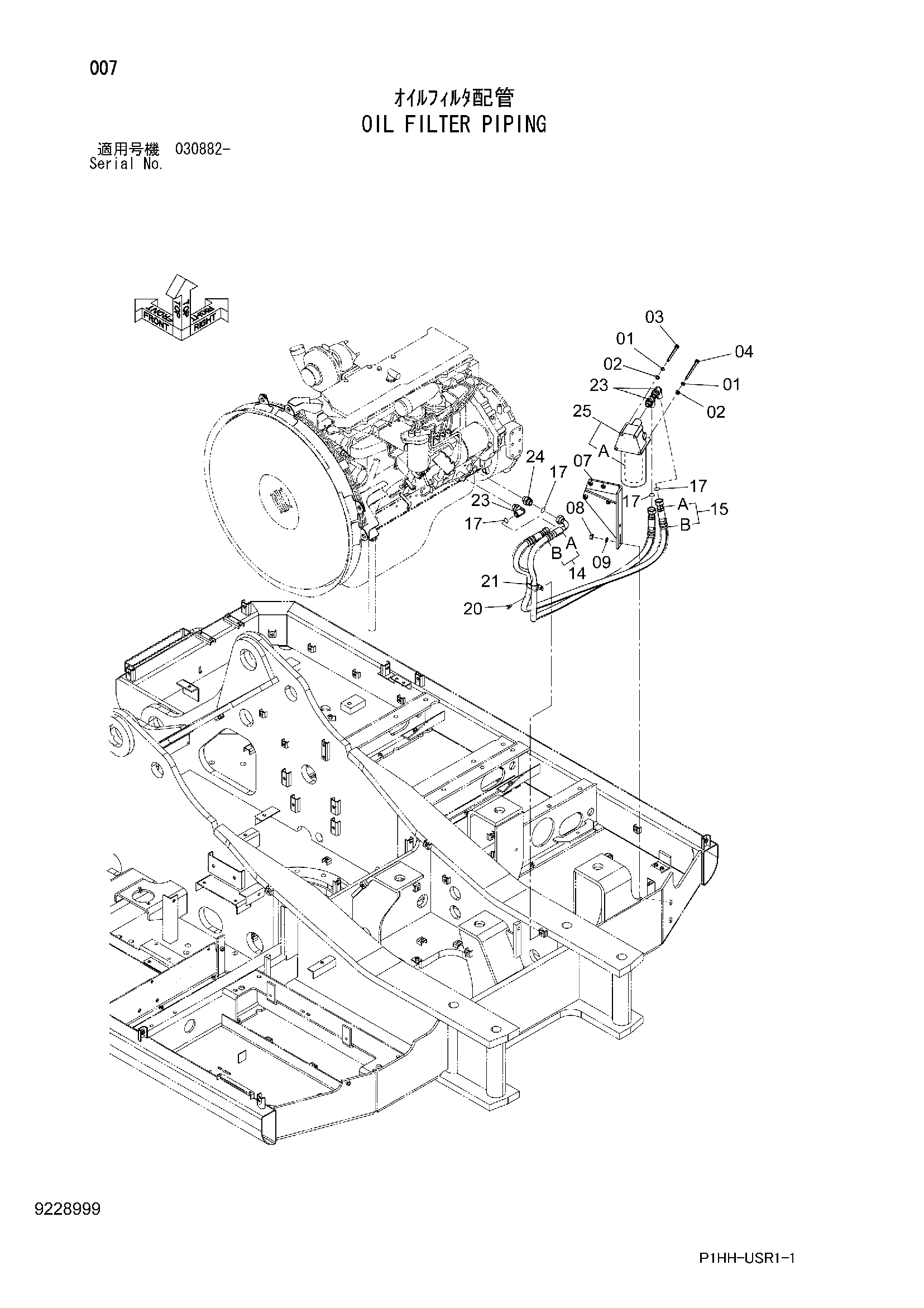

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 07 | 8082575 | Кронштейн | 1 |
| 08 | J951014 | Гайка | 2 |
| 09 | A590914 | Пружинная шайба | 2 |
| 14 | 9246338 | Шланг в сборе | 1 |
| 14A | 4627095 | Шланг | 1 |
| 14B | 4446406 | Защитный кожух | 2 |
| 15 | 9246336 | Шланг в сборе | 1 |
| 15A | 4627094 | Шланг | 1 |
| 15B | 4446406 | Защитный кожух | 2 |
| 17 | 4430912 | Уплотнительное кольцо | 4 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4411911 | Зажим | 1 |
| 23 | 4473870 | Угловой штуцер | 3 |
| 23A | 4153103 | Уплотнительное кольцо | 1 |
| 24 | 4473871 | Адаптер | 1 |
| 24A | 4153103 | Уплотнительное кольцо | 1 |
| 25 | 4485262 | Масляный фильтр | 1 |
| 25A | 4658521 | Масляный фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
