Верхний рама трубопроводы (1) — HITACHI ZX330

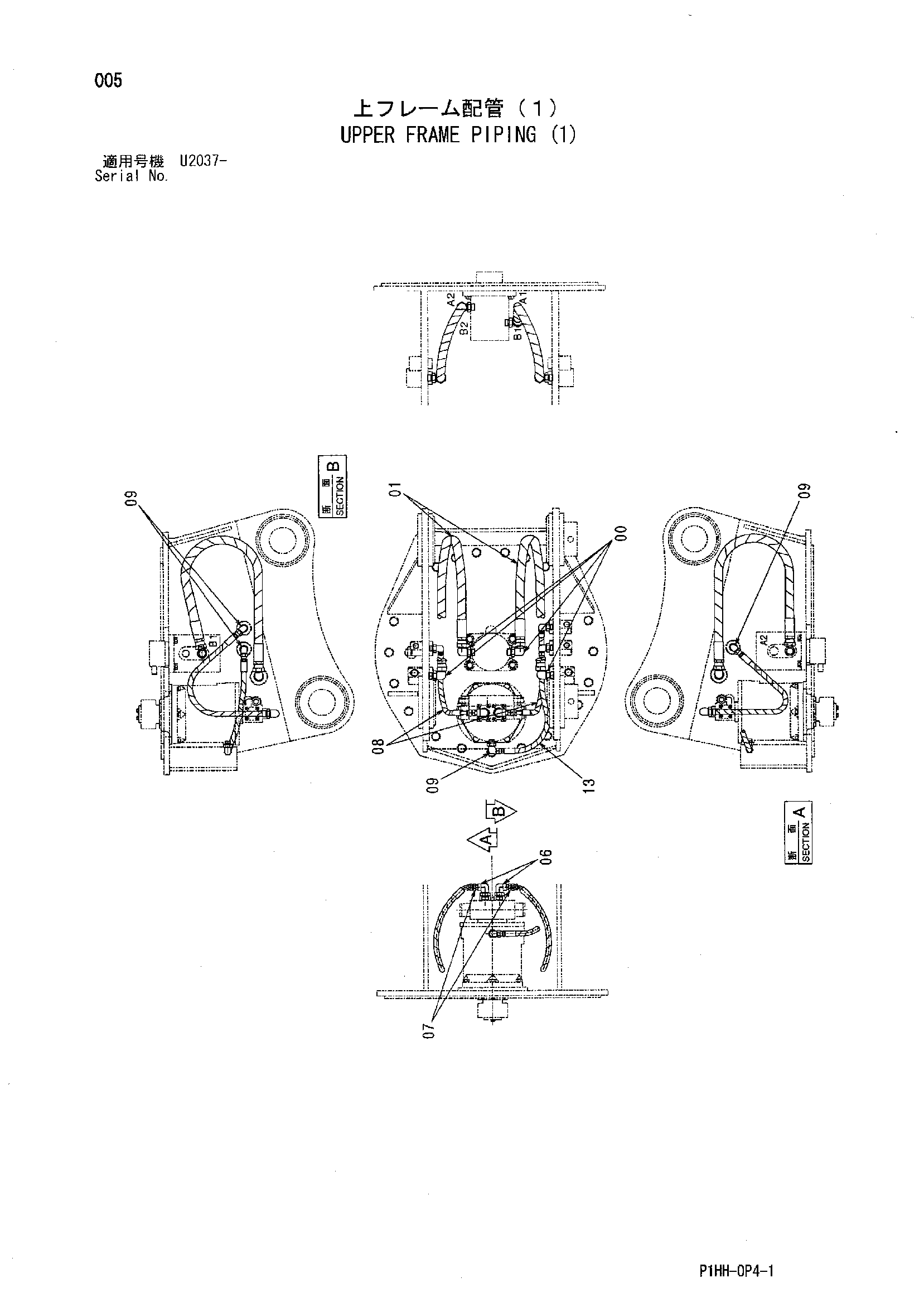

Заводская схема «Верхний рама трубопроводы (1)» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4065118 | Угловой штуцер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 9248473 | Шланг в сборе | 2 |
| 01A | 4254428 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 06 | 4616249 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1302 | Адаптер | 2 |
| 08 | 9248474 | Шланг в сборе | 2 |
| 08A | 4633045 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 4094319 | Угловой штуцер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9244227 | Шланг в сборе | 1 |
| 13A | 4055214 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
