Основные гидролинии (наклон кабина)<800> — HITACHI ZX330

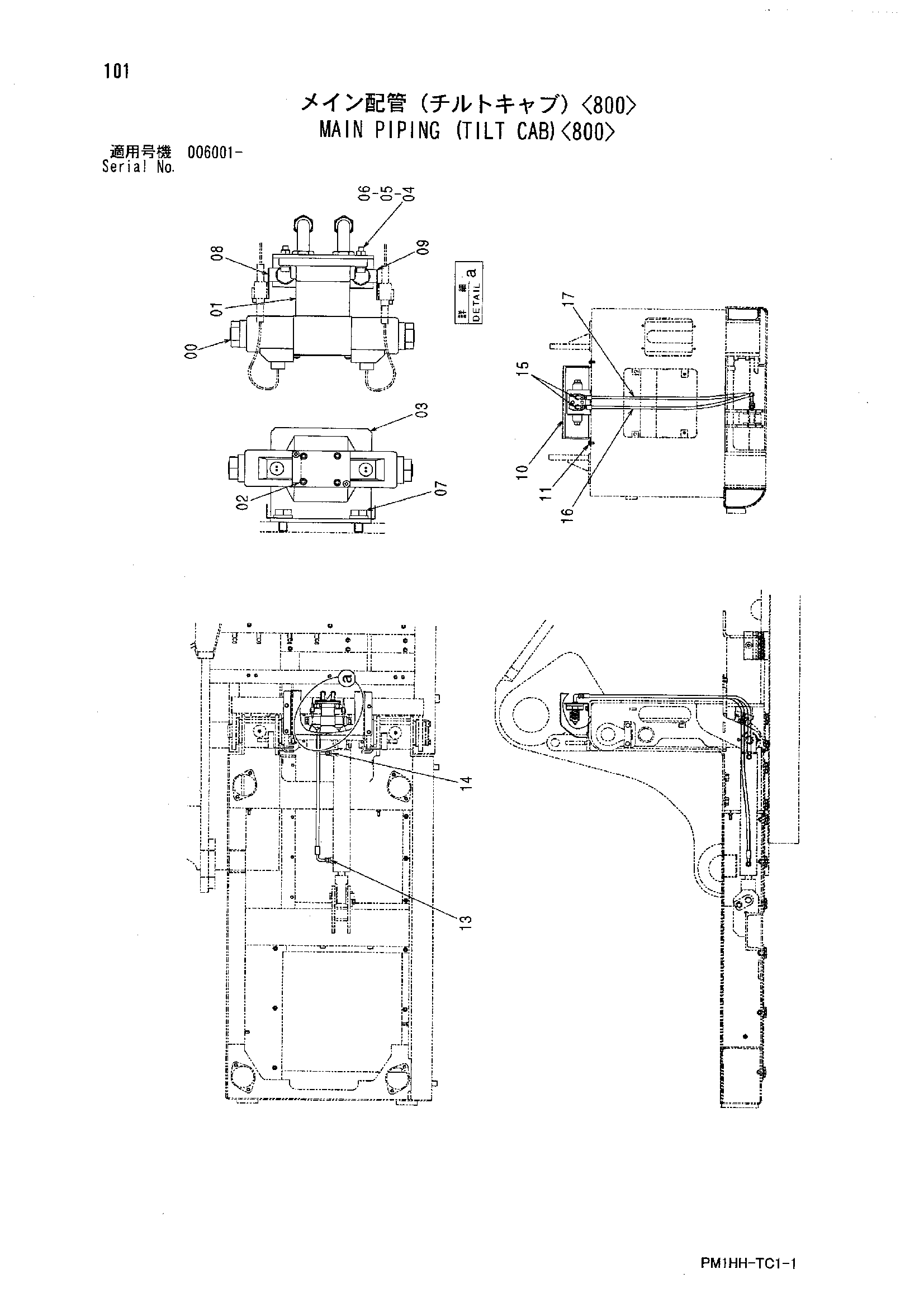

Заводская схема «Основные гидролинии (наклон кабина)<800>» для HITACHI ZX330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601744 | Электромагнитный клапан | 1 |
| 01 | 4381396 | Коллектор | 1 |
| 02 | M340590 | Болт с внутренним шестигранником | 4 |
| 03 | 4291461 | Кронштейн | 1 |
| 04 | J780625 | Болт с внутренним шестигранником | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 06 | M500605 | Гайка | 2 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4257159 | Кронштейн | 1 |
| 09 | 4336875 | Кронштейн | 1 |
| 10 | 8099483 | Крышка | 1 |
| 11 | J260820 | Болт с шайбой | 4 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | A852133 | Адаптер | 1 |
| 14 | 4239185 | Тхроттле | 1 |
| 15 | 4314098 | Угловой штуцер | 2 |
| 16 | 4315343 | Шланг | 1 |
| 17 | 4315348 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
