Концевой управление монитор (кабина) — HITACHI ZX30UR-3

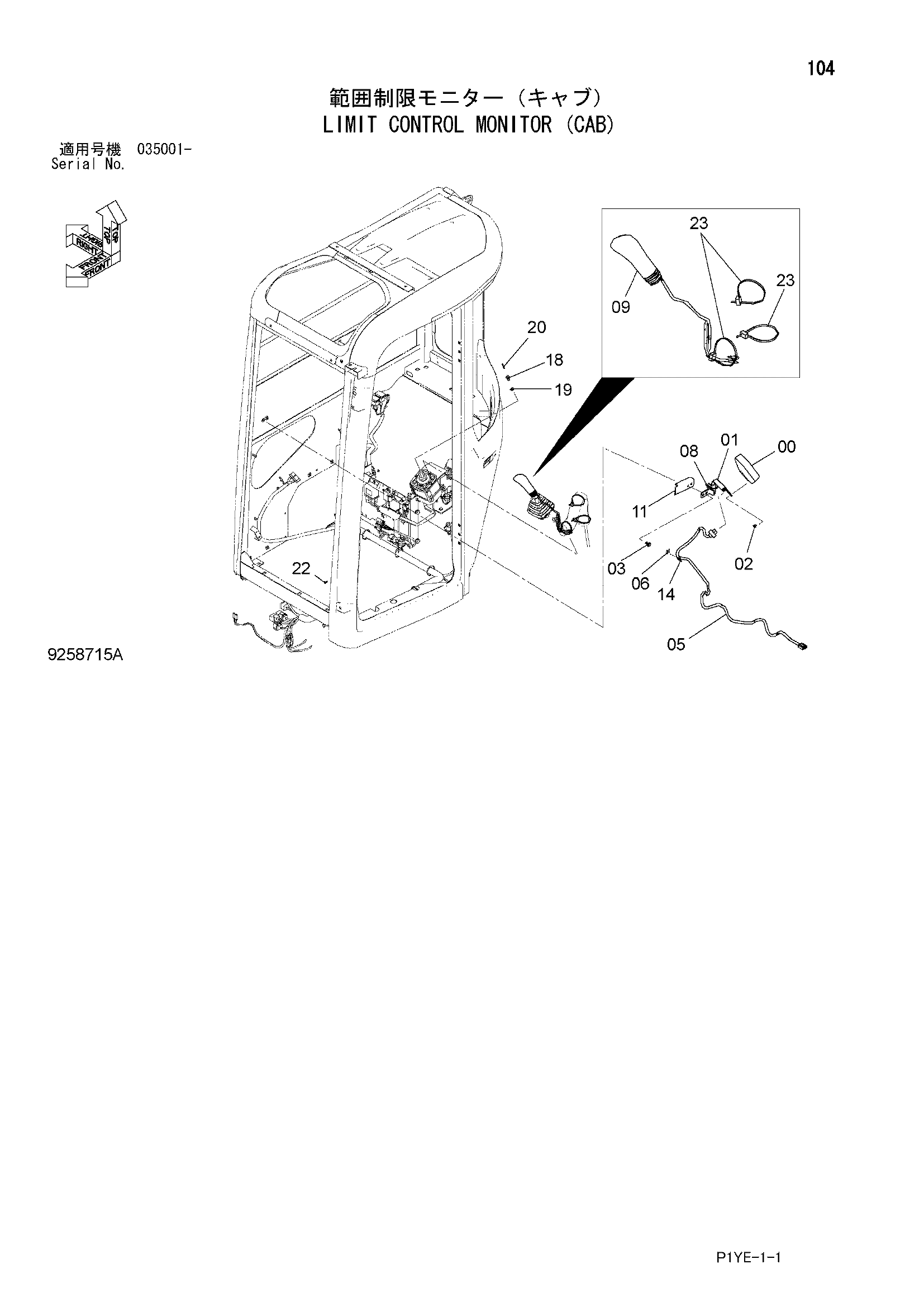

Заводская схема «Концевой управление монитор (кабина)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403586 | Монитор | 1 |
| 01 | 8103150 | Кронштейн | 1 |
| 02 | J680612 | Винт с шайбой | 3 |
| 03 | J260820 | Болт с шайбой | 2 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4646131 | Жгут проводов | 1 |
| 06 | 4633179 | Опора | 1 |
| 08 | 4055311 | Ленточный зажим | 1 |
| 09 | 2053022 | Рукоятка | 1 |
| 14 | 4326365 | Ленточный зажим | 1 |
| 18 | 4609956 | Болт | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 4144011 | Пружинный штифт | 1 |
| 22 | J260620 | Болт с шайбой | 1 |
| 22A | J900620 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
