Направляющее колесо — HITACHI ZX30UR-3

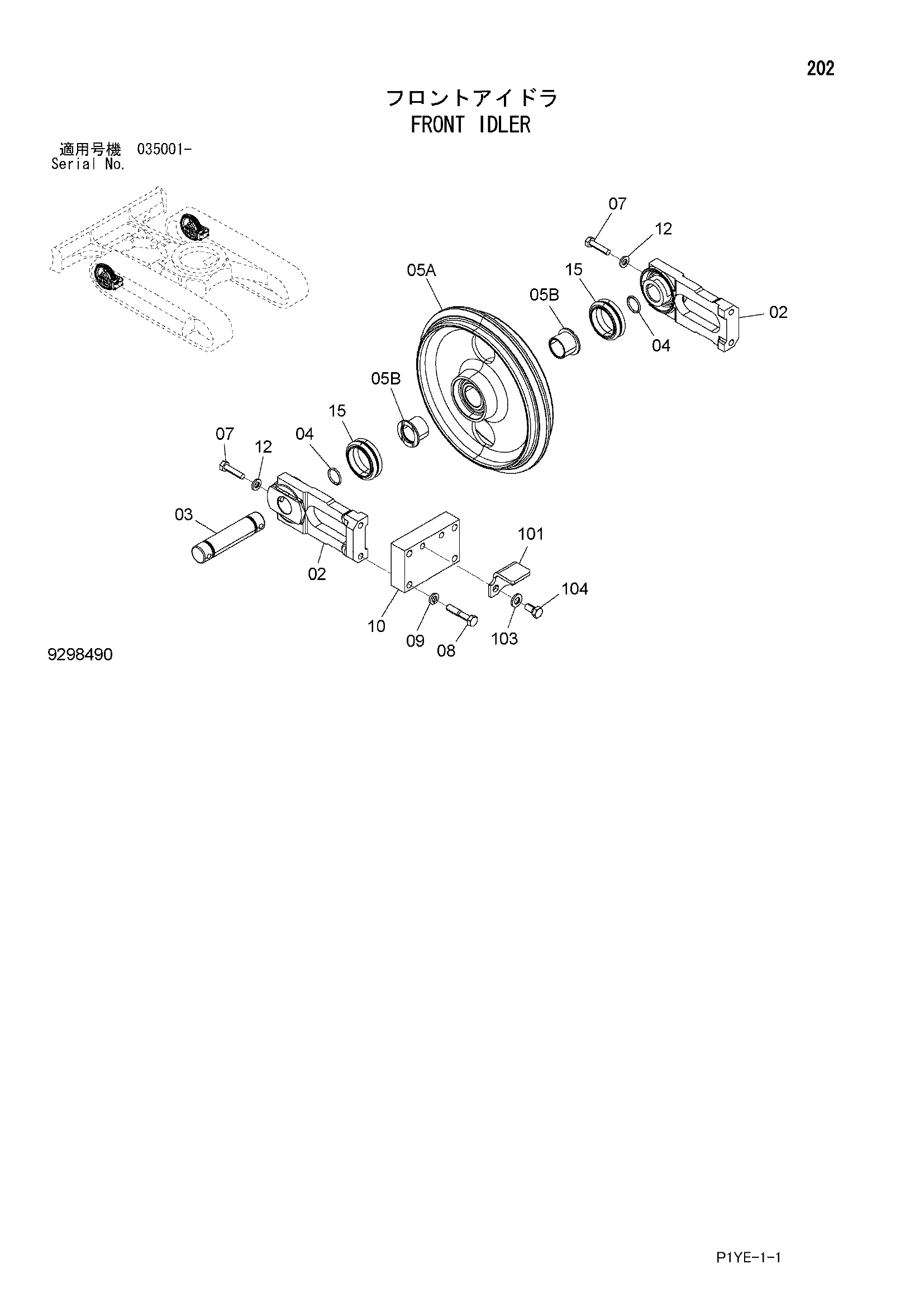

Заводская схема «Направляющее колесо» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9298490 | Направляющее колесо | 2 | |
| 02-15 | 9261429 | Направляющее колесо | 1 |
| 02 | 2051286 | Опора | 2 |
| 03 | 4618207 | Вал | 1 |
| 04 | 4506428 | Уплотнительное кольцо | 2 |
| 05 | 9240394 | Направляющее колесо | 1 |
| 05A | 2051292 | Направляющее колесо | 1 |
| 05B | 3101950 | Втулка | 2 |
| 07 | 4618578 | Болт | 2 |
| 08 | J921260 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 3101308 | Пластина | 1 |
| 12 | J222010 | Шайба | 2 |
| 15 | 4619324 | Комплект уплотнений | 2 |
| 101 | 4694474 | Защитный кожух | 1 |
| 103 | J222012 | Шайба | 2 |
| 104 | J921225 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
