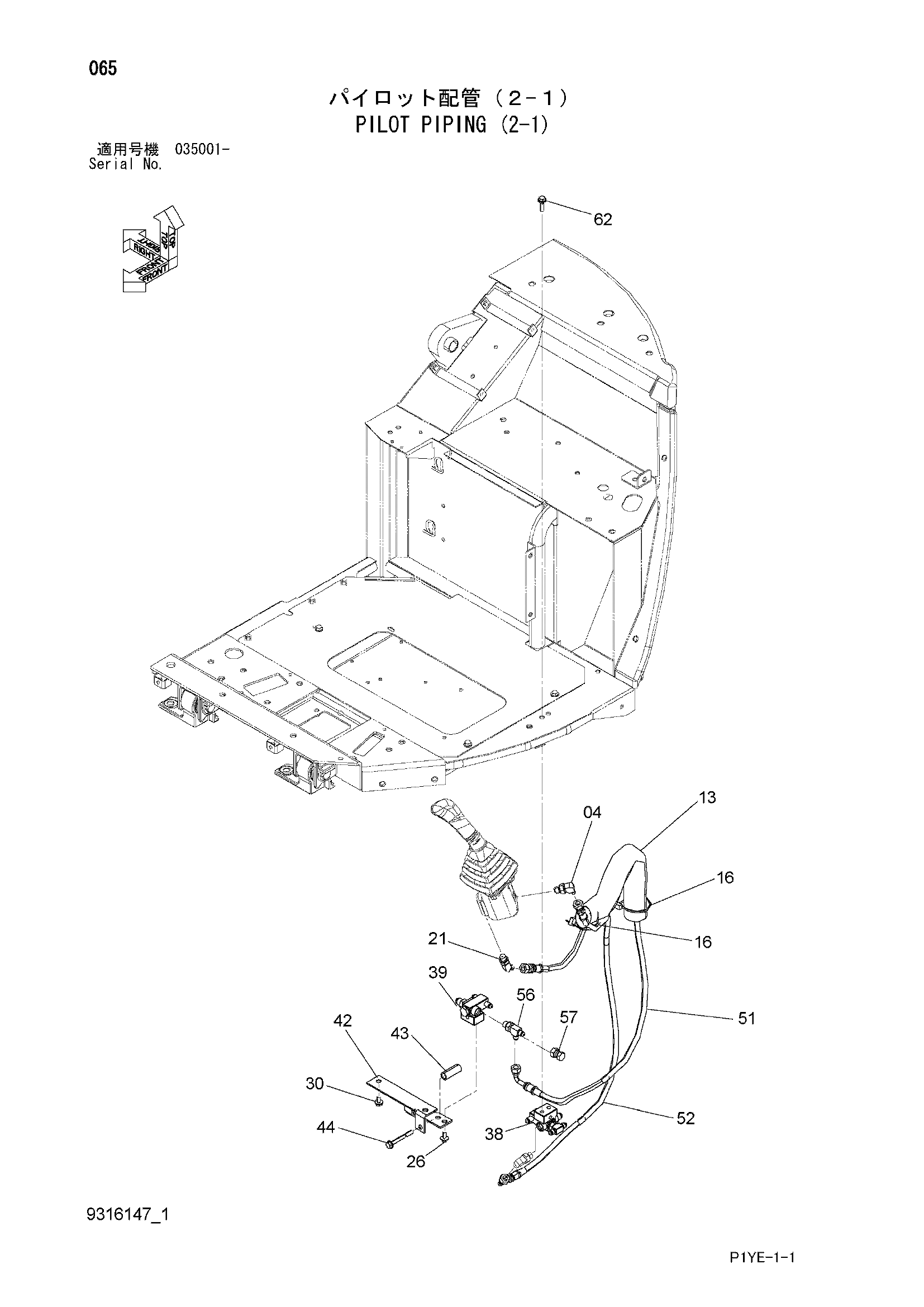

Пилотные гидролинии (2-1) — HITACHI ZX30UR-3
Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4652861 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4475439 | Защитный кожух | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 21 | 4636326 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 30 | J260814 | Болт с шайбой | 2 |
| 30A | J900814 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 38 | 4712713 | Коллектор | 1 |
| 39 | 4715332 | Коллектор | 1 |
| 42 | 8102576 | Кронштейн | 1 |
| 43 | 4643682 | Втулка | 1 |
| 44 | J260870 | Болт с шайбой | 1 |
| 44A | J900870 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 51 | 4646961 | Шланг (LP) | 1 |
| 52 | 4646962 | Шланг (LT) | 1 |
| 56 | A852422 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4650482 | Пробка унион | 1 |
| 62 | J260830 | Болт с шайбой | 2 |
| 62A | J900830 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
